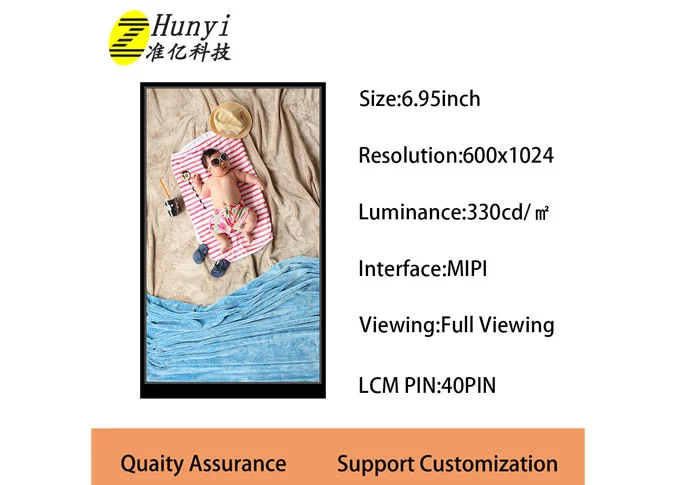

Tamaño: 6,95 pulgadas
Resolución: 600*1024
Área activa: 89,28*152,37mm
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 330 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

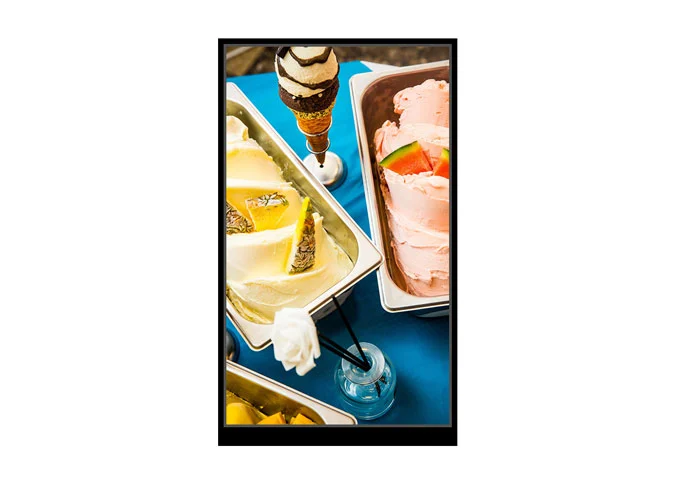

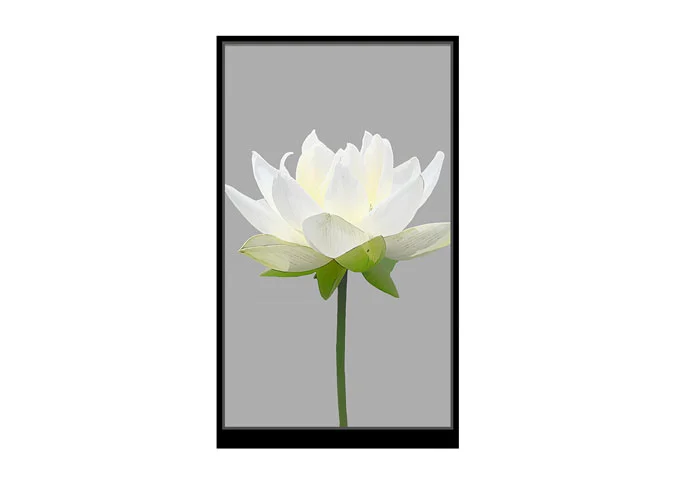

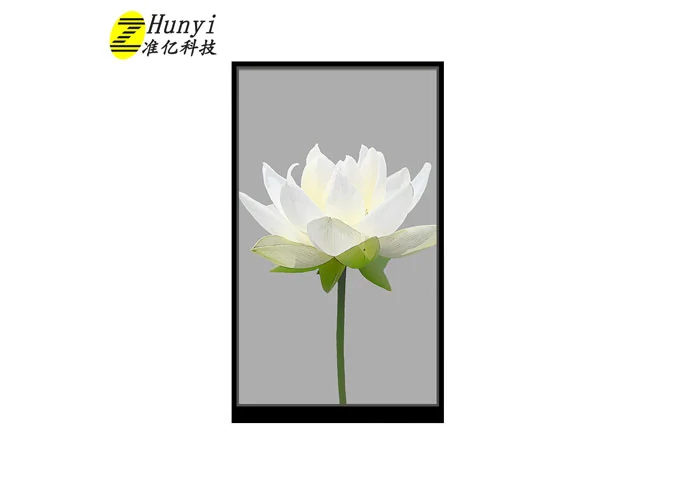

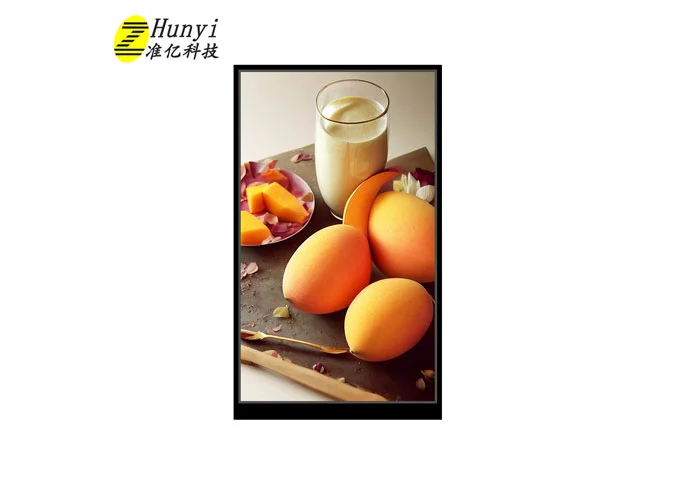

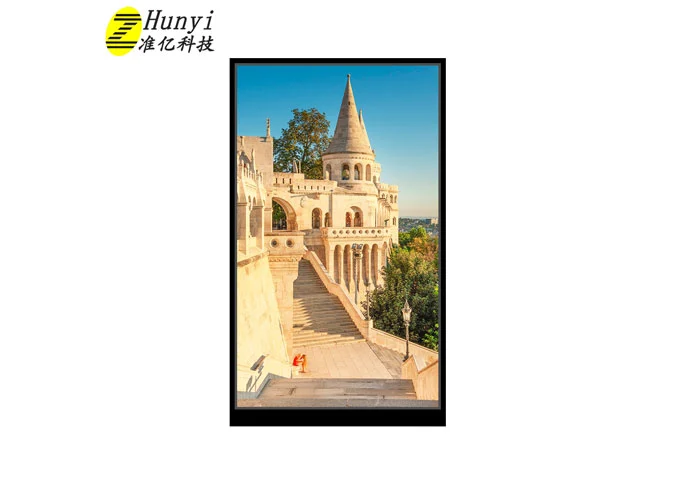

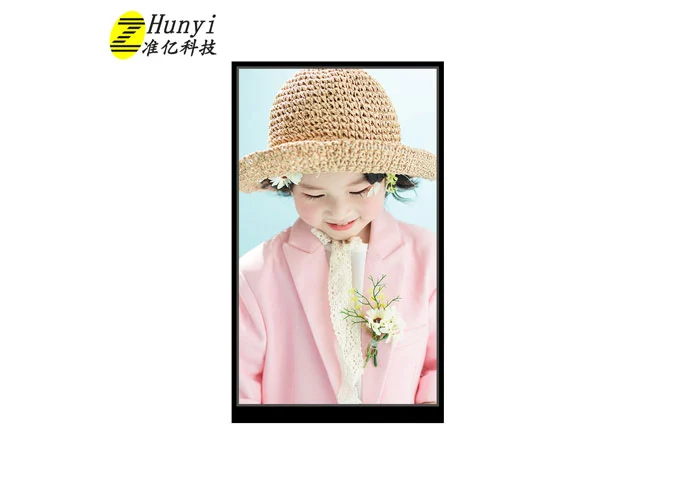

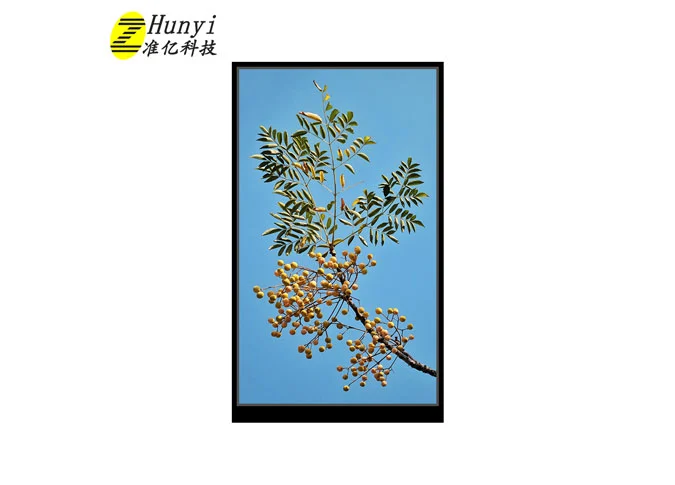

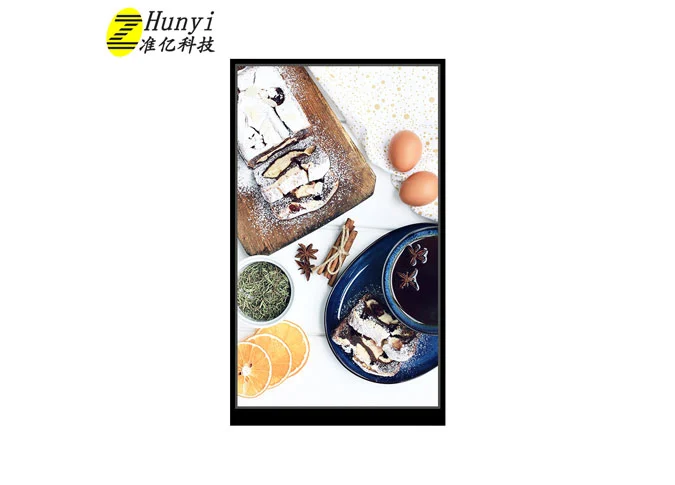

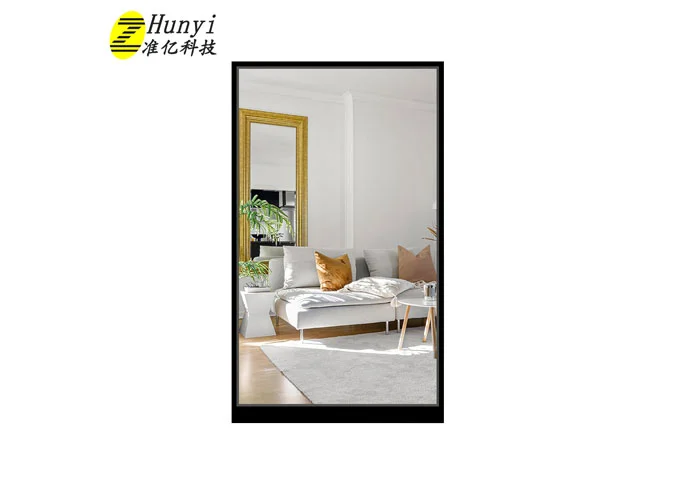

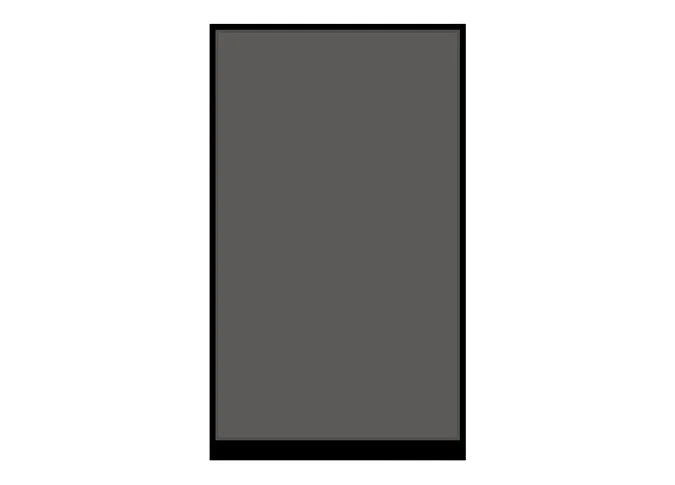

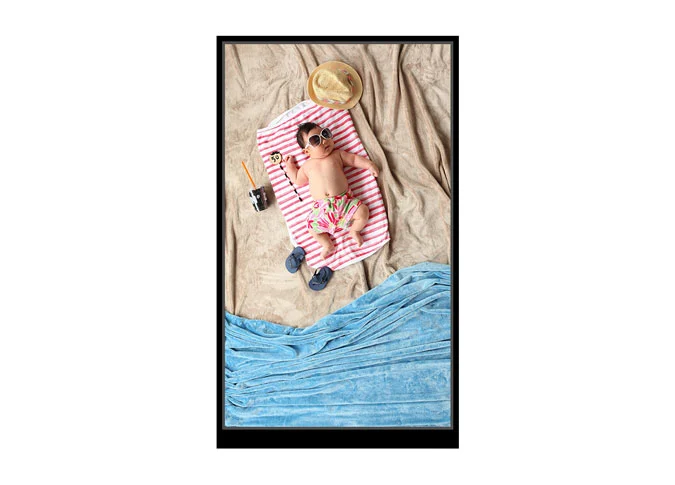

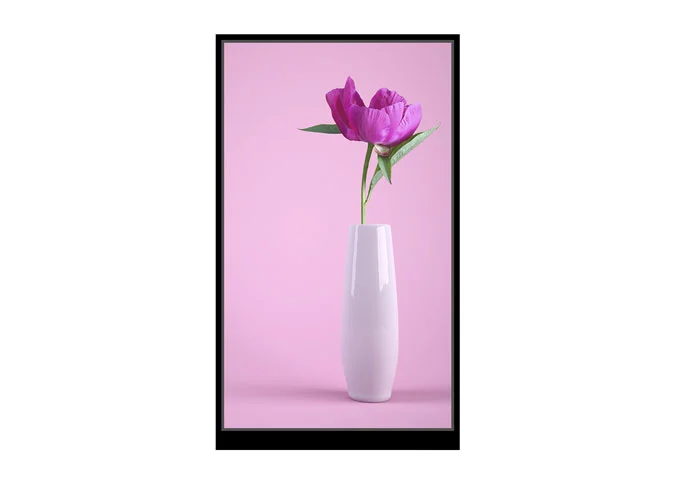

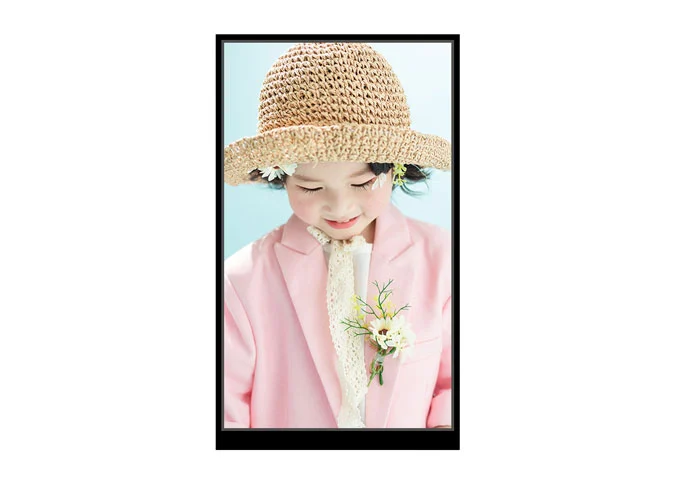

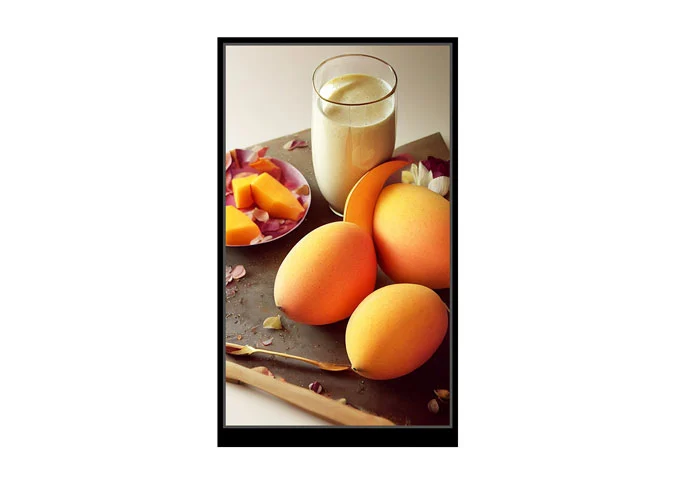

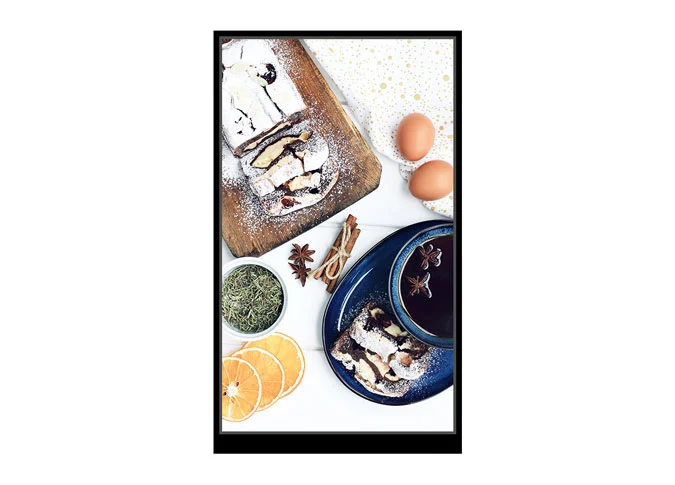

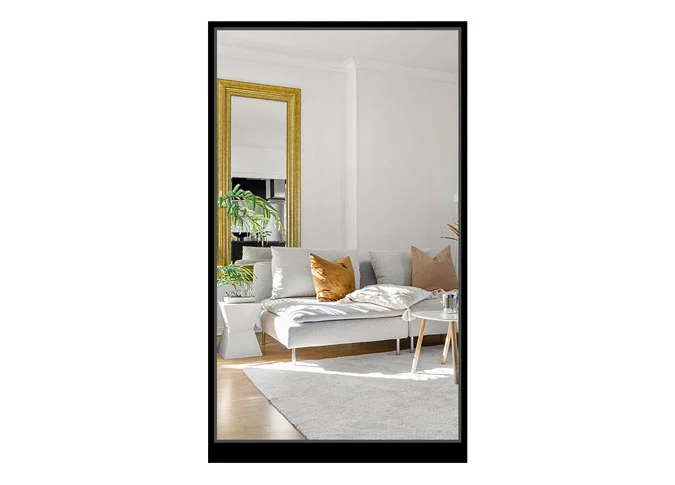

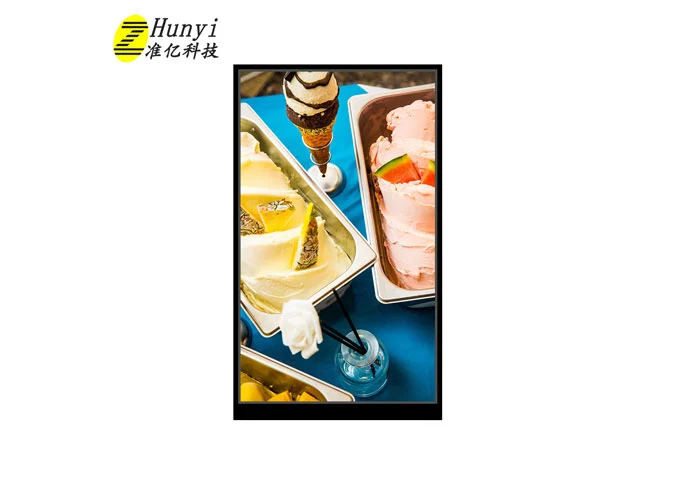

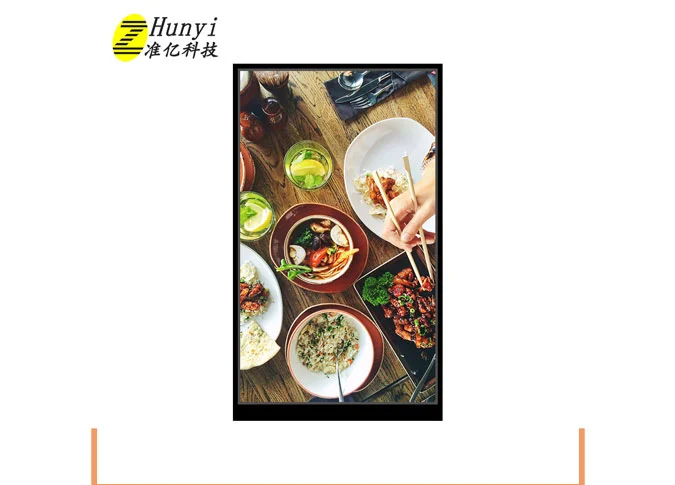

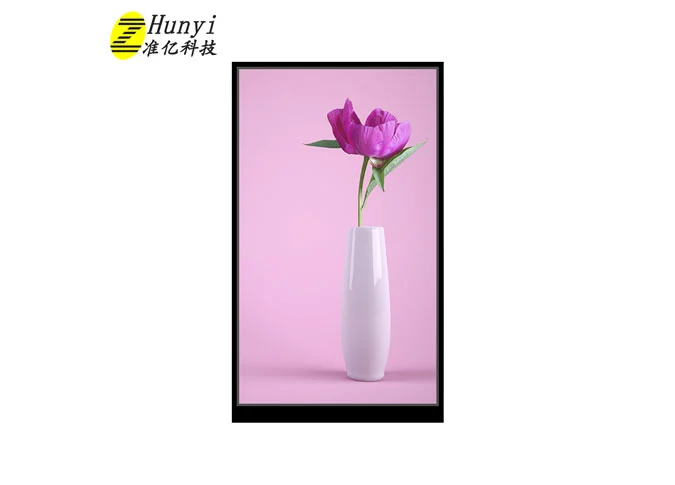

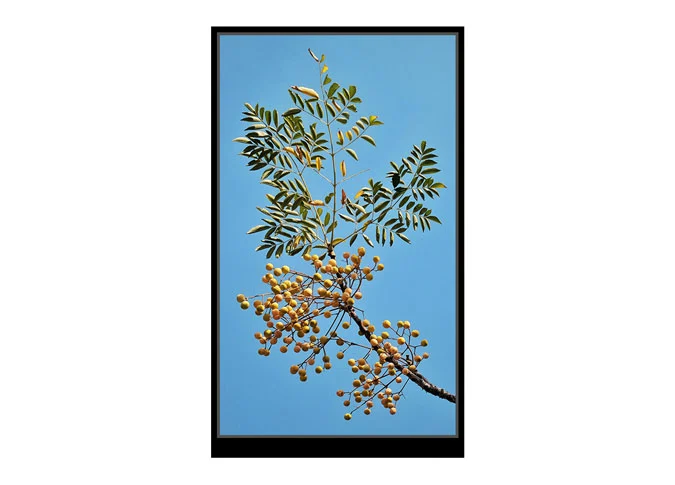

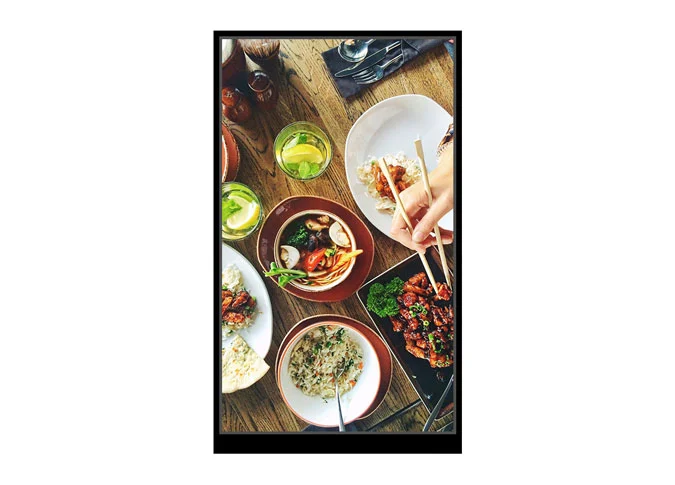

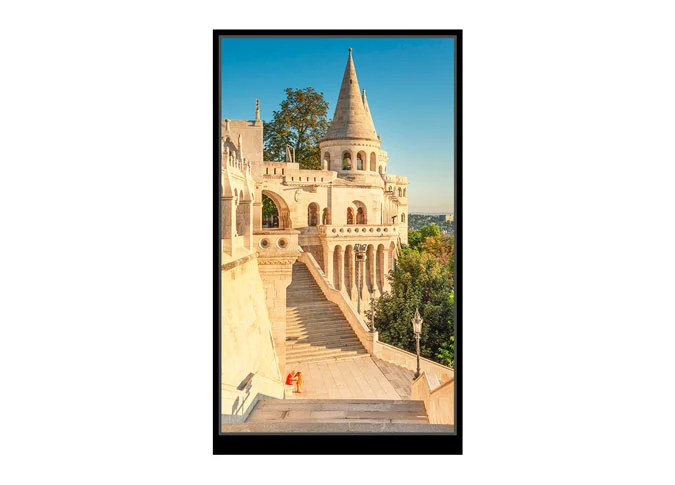

CD0695025LCD es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 600*1024. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 6,95 tenga un ángulo de visión más amplio. EstoChina Pantalla LCDEs El controlador de OTA7290B-C integrado IC. Este módulo a-Si TFT LCD viene con una interfaz MIPI y un brillo de 330cd/m².
Si usted tiene requisitos especiales, como la unidad de interfaz IC, FPC, panel táctil, brillo, color, retroiluminación, etc, como unProveedor de pantalla LCD personalizado, También podemos personalizar para usted.
Como unFabricante de pantallas LCD en China, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD de 6,95 pulgadas es ampliamente utilizada en médicos, timbre visual, expendedoras, máquina de aprendizaje, ventiladores, osciloscopio, electrodomésticos, escáner QRcode, hogar inteligente, industrias, de mano, al aire libre, HMI, e-bike, vehículo, proyectores, impresora 3D, dispositivo de audio, robot, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 6.95 | inch |
2 | Display Resolution | 600 (H) × RGB × 1024 (V) | pixels |
3 | Pixel Pitch | 49.6 (H) × 148.8 (V) | um |

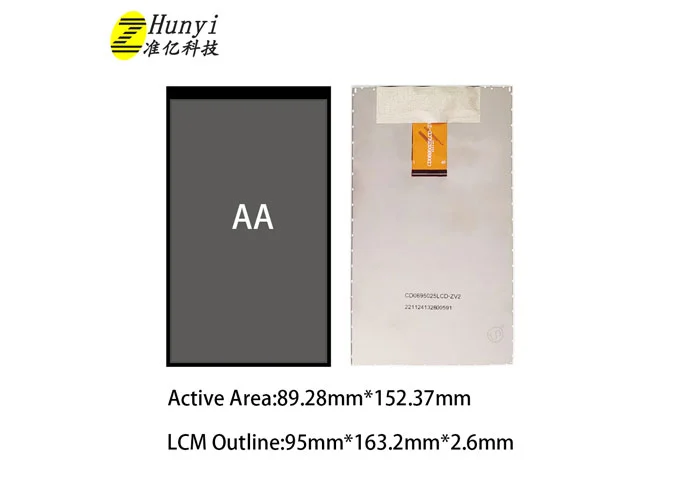

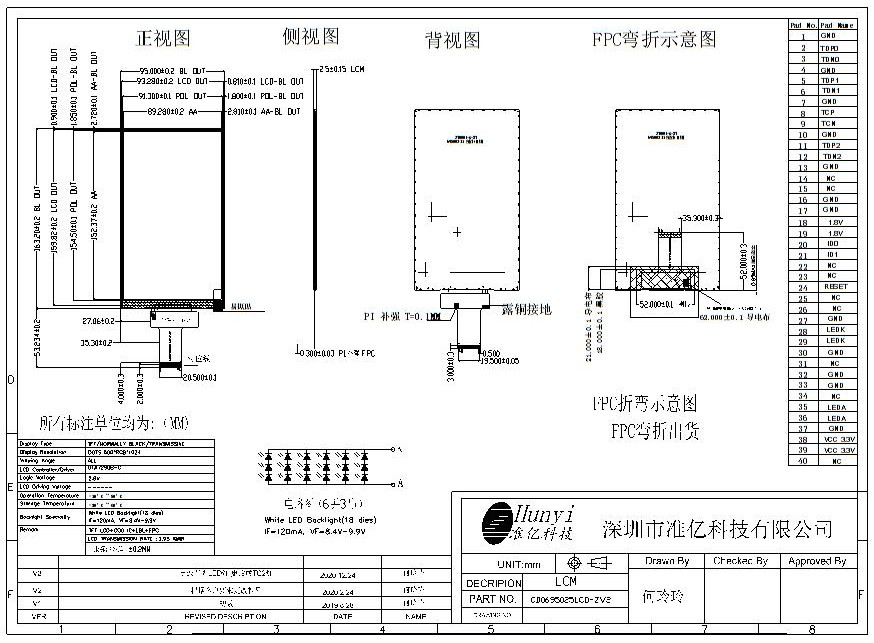

4 | LCM Outline Dimension (Without FPC） | 95 (W) ×163.2 (H) ×2.6 (T) | mm |
5 | LCD Outline Dimension | 93.28 (W) × 159.82 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 89.28 (W) ×152.37 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | OTA7290B-C | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.7% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | CD0695025LCD-ZV2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 50°C | - |
17 | Storage Temperature | -20°C~ 60°C | - |
18 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
19 | Luminance | 330 | nit |
20 | Weight | 0.082 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | D0P | Positive MIPI differential data input |
3 | D0N | Negative MIPI differential data input |
4 | GND | Ground |
5 | D1P | Positive MIPI differential data input |
6 | D1N | Negative MIPI differential data input |
7 | GND | Ground |
8 | CLKP | Positive MIPI differential CLOCK input |
9 | CLKN | Negative MIPI differential CLOCK input |
10 | GND | Ground |
11 | D2P | Positive MIPI differential data input |
12 | D2N | Negative MIPI differential data input |
13 | GND | Ground |
14-15 | NC | No Connection |
16-17 | GND | Ground |
18-19 | IOVCC | I/O POWER SUPPLY (1.8V) |
20 | ID0 | ID0 PIN |
21 | ID1 | ID1 PIN |
22-23 | NC | No Connection |
24 | RESET | Reset PIN (3.3V) |
25-26 | NC | No Connection |
27 | GND | Ground |
28-29 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
30 | GND | Ground |
31 | NC | No Connection |
32-33 | GND | Ground |
34 | NC | No Connection |
35-36 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
37 | GND | Ground |
38-39 | VCC | POWER SUPPLY (3.3V） |
40 | NC | No Connection |
