Tamaño: 6,95 pulgadas
Resolución: 600*1024
Área activa: 89,28*152,37mm
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 400 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

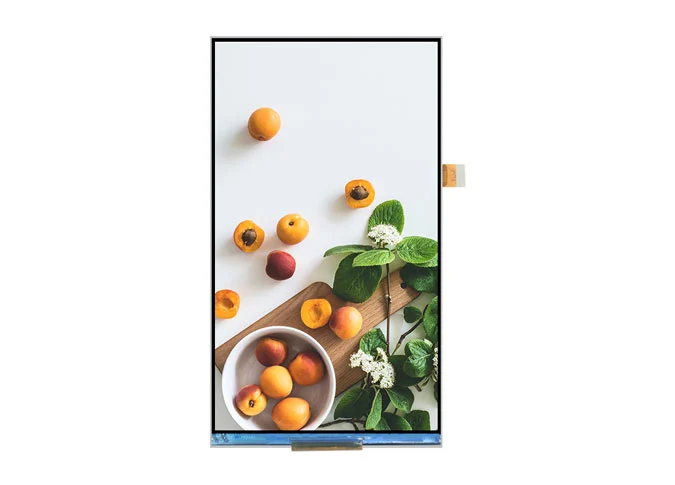

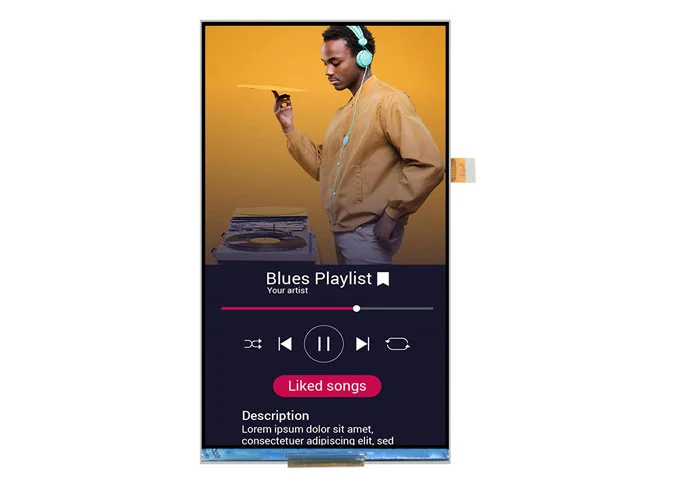

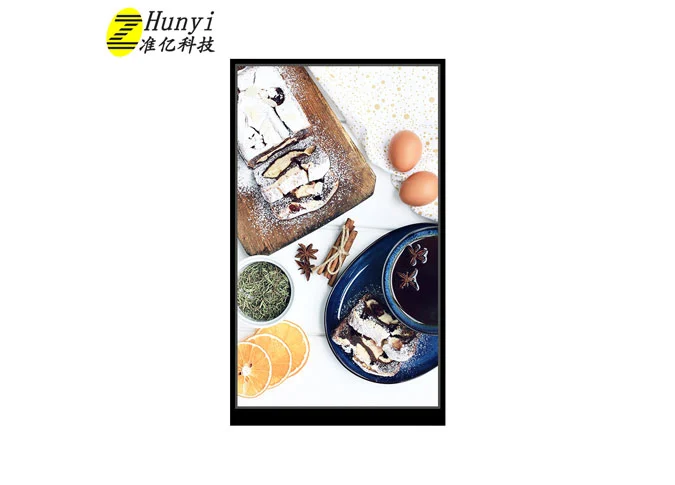

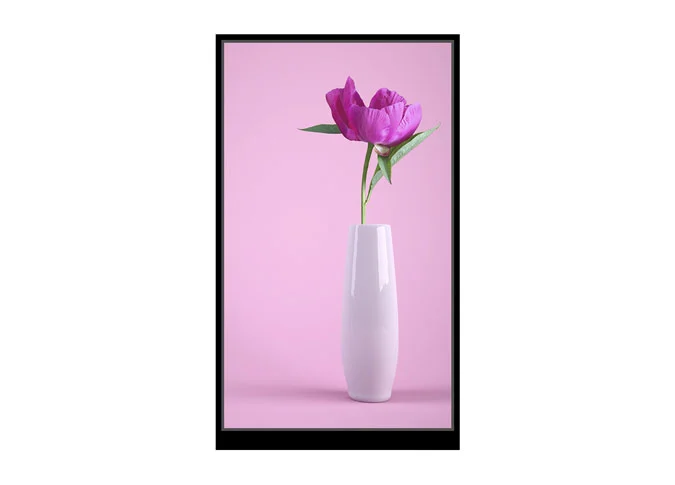

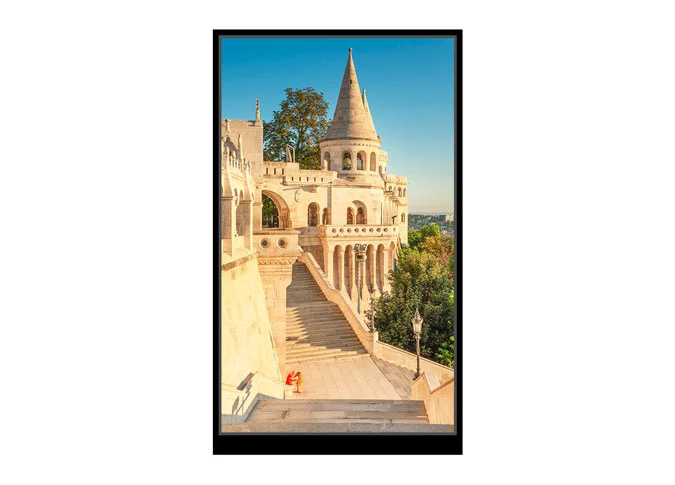

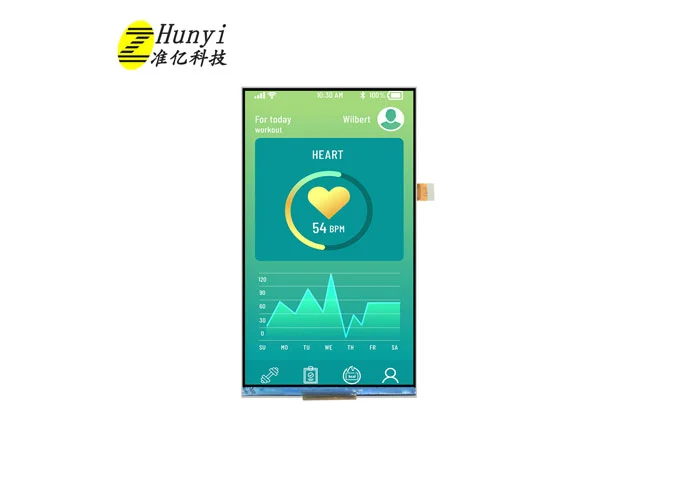

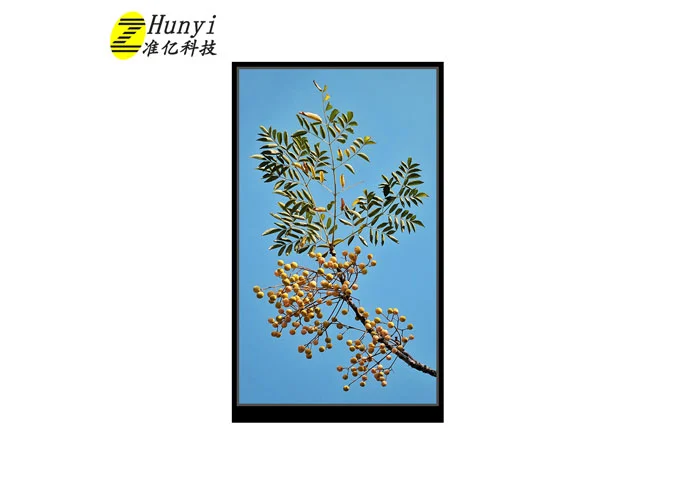

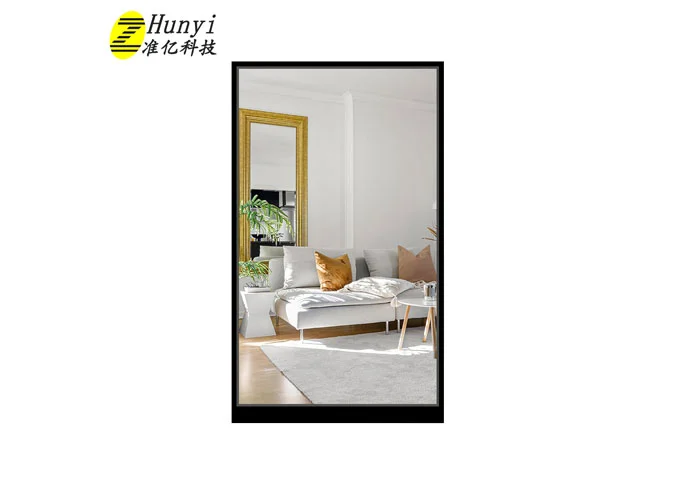

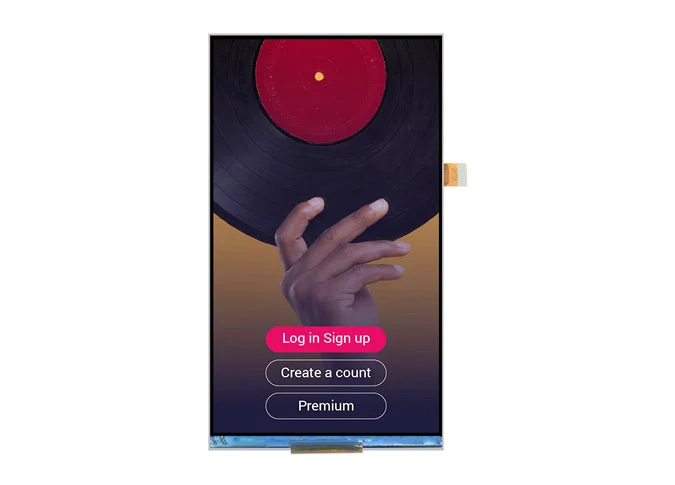

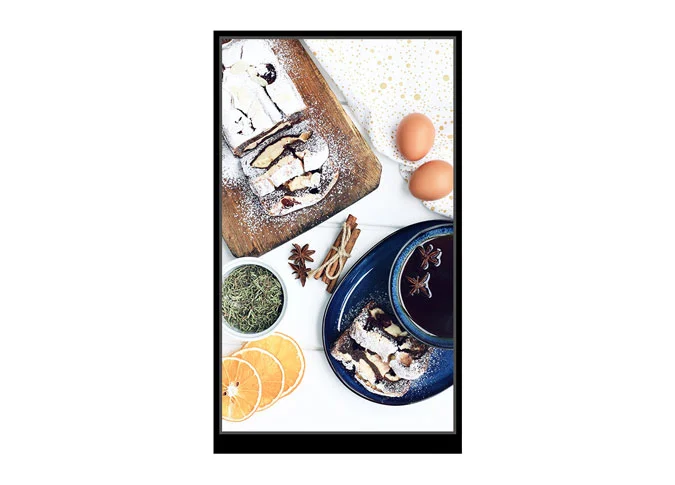

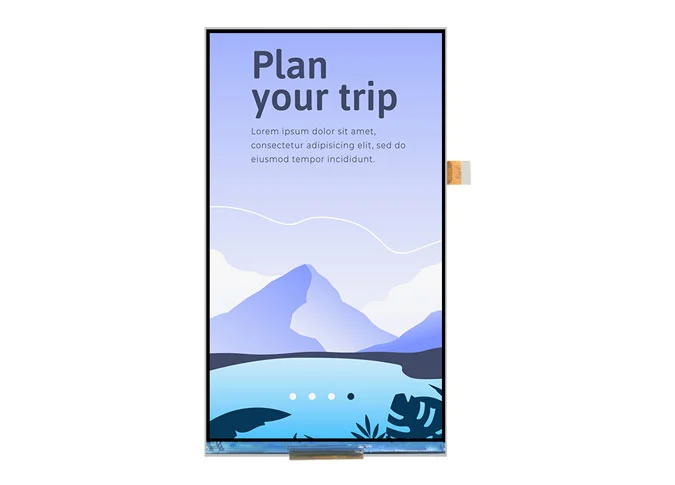

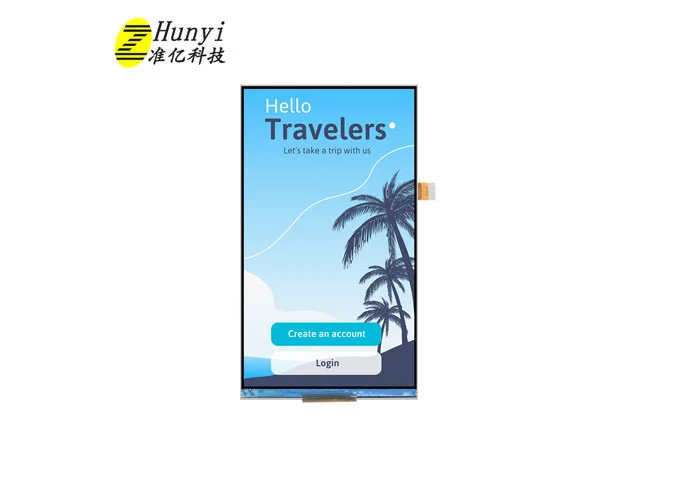

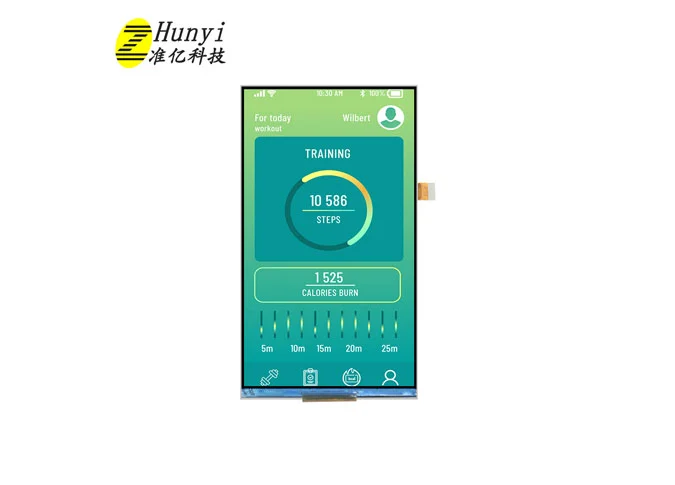

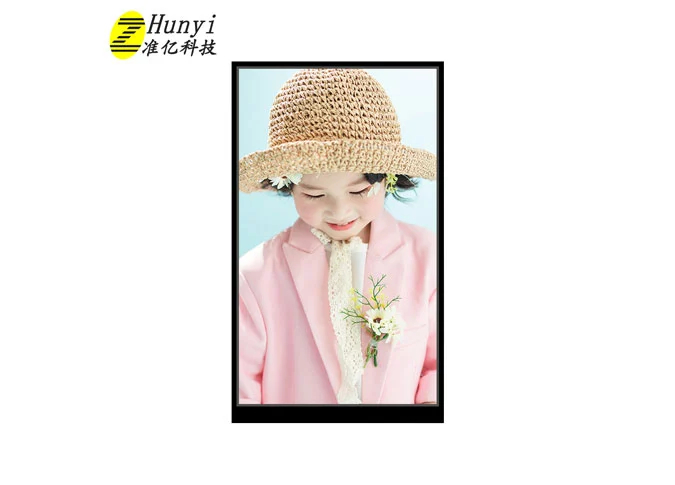

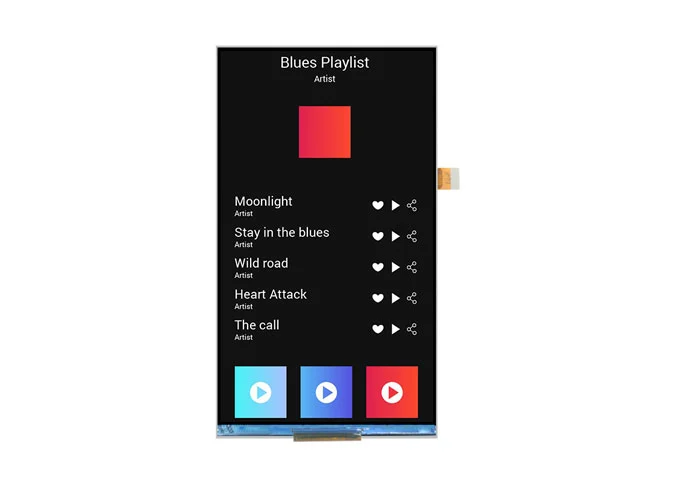

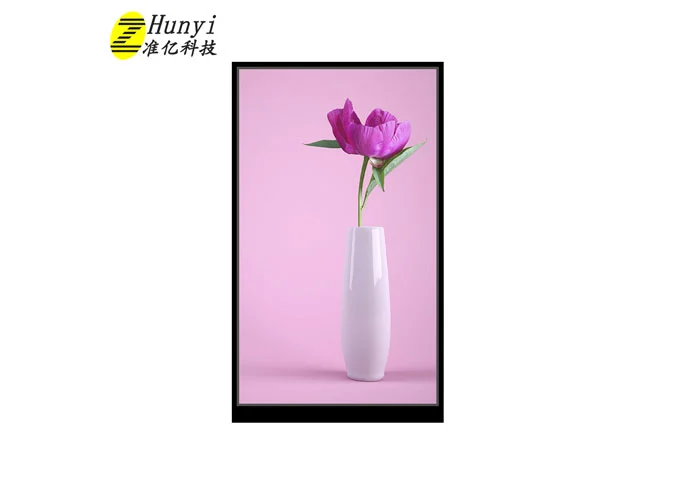

CD0695039 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 600*1024. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 6,95 tenga un ángulo de visión más amplio. Esta pantalla LCD está integrada OTA7290B-C el controlador IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 400cd/m².
Si tiene requisitos especiales, como la interfaz de unidad IC, FPC, panel táctil, brillo, color, retroiluminación, etc., podemos proporcionarChina Módulo de pantalla LCD TFTPara ti.
Como unChina Módulo LCD fabricante, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
El 7 pulgadasChina Pantalla táctil TFTEs ampliamente utilizado en el timbre médico, visual, expendedoras, máquina de aprendizaje, ventilador, osciloscopio, electrodoméstico, escáner QRcode, hogar inteligente, industria, de mano, al aire libre, HMI, E-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 6.95 | inch |
2 | Display Resolution | 600 × RGB × 1024 | pixels |
3 | Pixel Pitch | 49.6 (H) × 148.8 (V) | um |

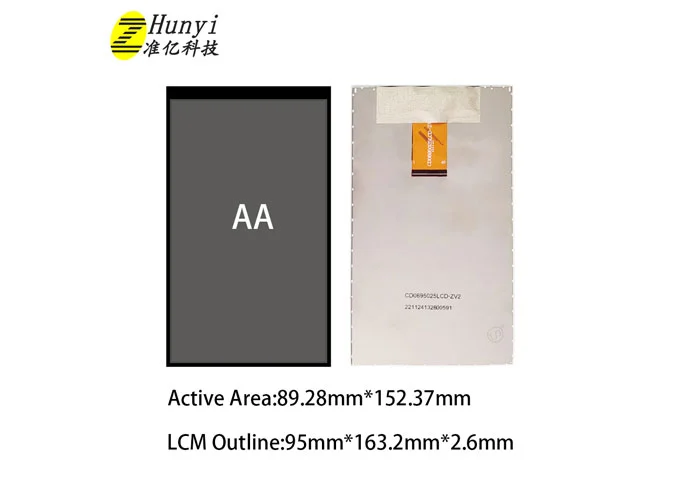

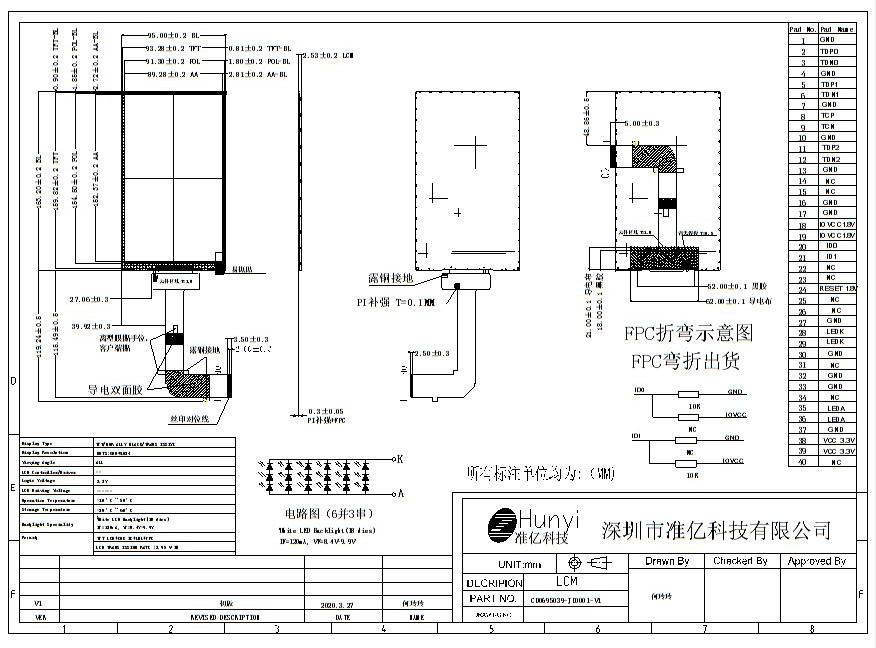

4 | LCM Outline Dimension (Without FPC) | 95.00 (W) ×163.15 (H) ×2.50 (T) | mm |
5 | LCD Outline Dimension | 93.28 (W) × 159.82 (H) ×0.8 (T) | mm |
6 | LCD Active Area | 89.28 (W) ×152.37 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | OTA7290B-C | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.7% Min: 3.95% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | CD0695039-JD0001-V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 50°C | - |
17 | Storage Temperature | -20°C~ 60°C | - |
18 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
19 | Luminance | 400 | nit |
20 | Weight | 0.088 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
3 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
4 | GND | Ground |
5 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
6 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
7 | GND | Ground |
8 | CLKP | MIPI-DSI CLOCK differential signal input pin |
9 | CLKN | MIPI-DSI CLOCK differential signal input pin |
10 | GND | Ground |
11 | D2P | MIPI-DSI Data differential signal input pins. (Data lane 2) |
12 | D2N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
13 | GND | Ground |
14 | NC | NC |
15 | NC | NC |
16 | GND | Ground |
17 | GND | Ground |
18 | IOVCC | I/O POWER SUPPLY (1.8V) |
19 | IOVCC | I/O POWER SUPPLY (1.8V) |
20 | ID0 | LCM ID |
21 | ID1 | LCM ID |
22 | NC | NC |
23 | NC | NC |
24 | RES | Reset pin (1.8V) |
25 | NC | NC |
26 | NC | NC |
27 | GND | Ground |
28-29 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
30 | GND | Ground |
31 | NC | NC |
32 | GND | Ground |
33 | GND | Ground |
34 | NC | NC |
35-36 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
37 | GND | Ground |
38 | VCC | POWER SUPPLY (3.3V) |
39 | VCC | POWER SUPPLY (3.3V) |
40 | NC | NC |
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
