Tamaño: 3,5 pulgadas
Resolución: 320*240
Interfaz: RGB
Ángulo de visión: IPS
Brillo: 350 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

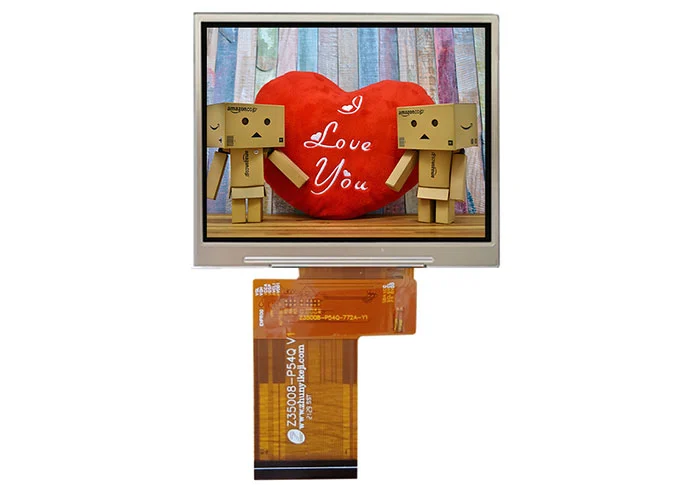

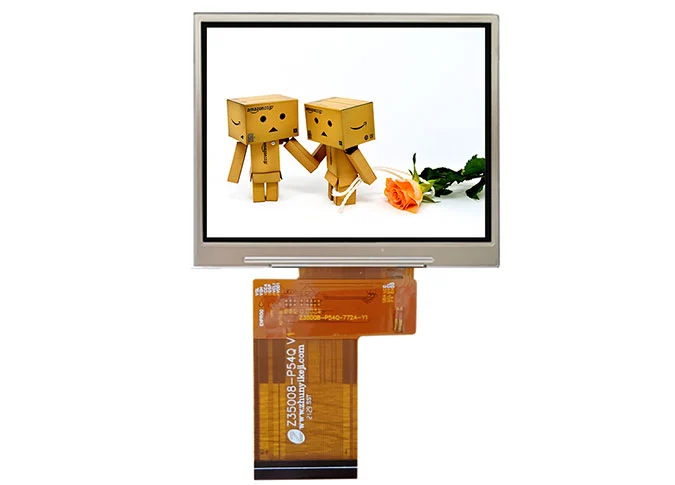

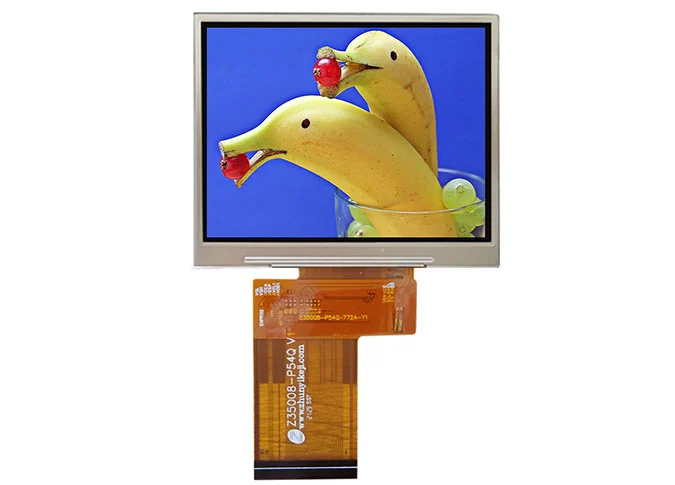

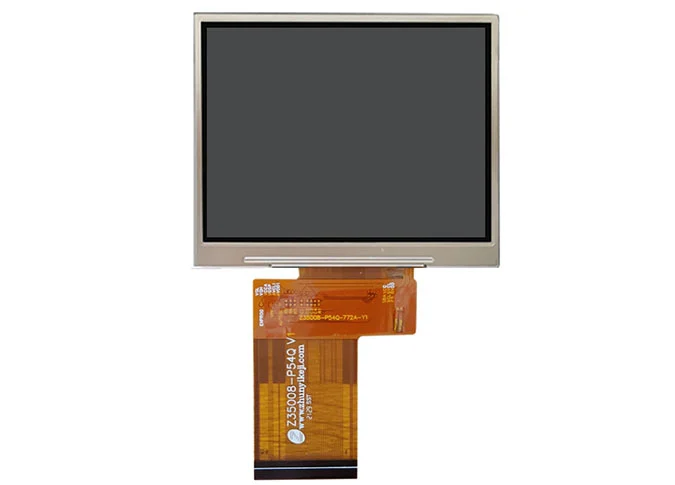

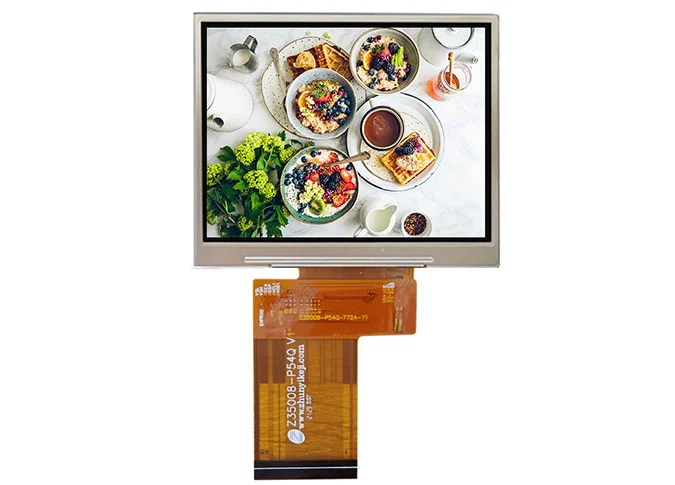

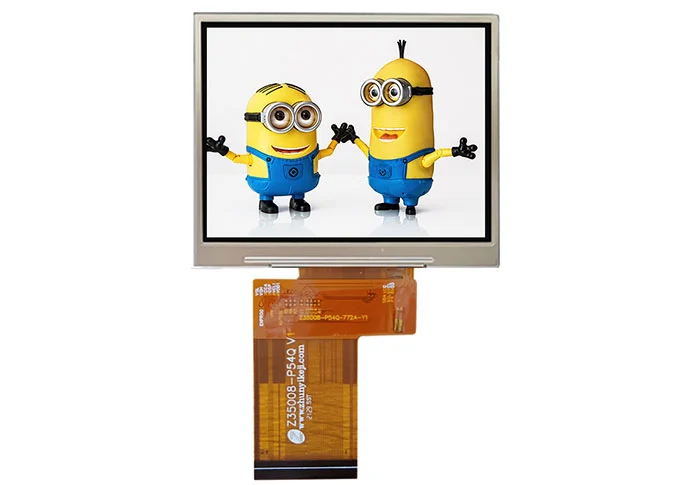

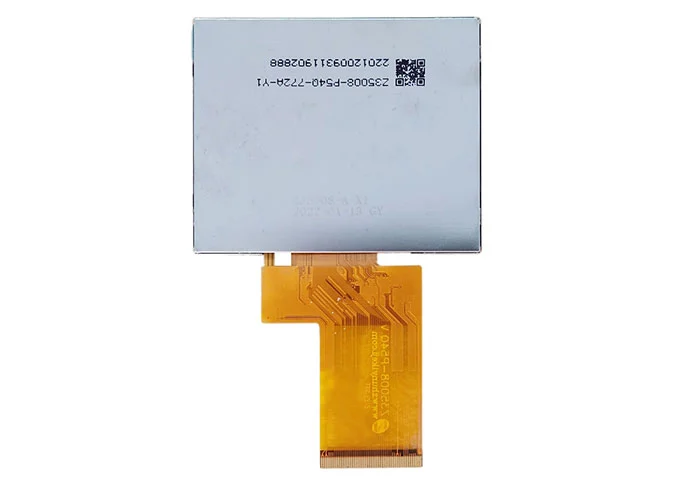

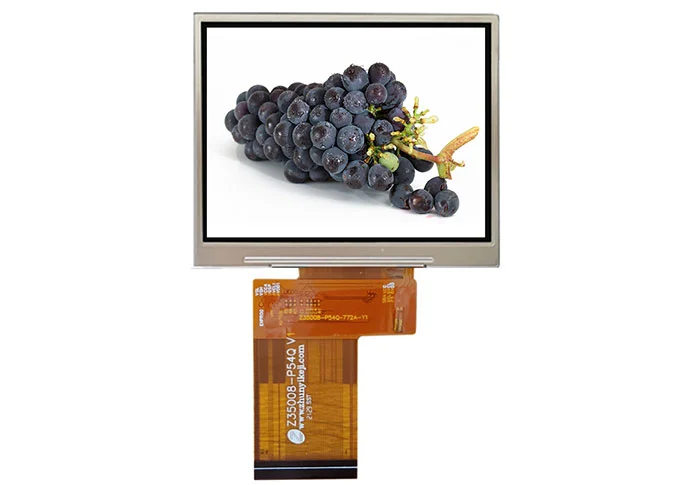

Z35008 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 320*240. La técnica IPS (In-plane Switching) hace que este módulo LCD de 3 "tenga un ángulo de visión más amplio. EstoPantalla LCD ChinaEstá integrado ST7272A controlador IC. Este módulo a-Si TFT LCD viene con interfaz RGB.
Si tiene requisitos especiales, como la interfaz de unidad IC, FPC, panel táctil, retroiluminación, etc, podemos proporcionarPantalla LCD personalizada de ChinaPara ti.
Como unPantalla LCD cuadrada fábrica, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD horizontal de 3 pulgadas es médica, vino el tablero, punto de venta, reproductor de juegos, instrumento cosmético, aparato doméstico, escáner QRcode, temperatura infrarroja, traductor, reproductor de música, hogar inteligente, industria, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.5 | inch |
2 | Display Resolution | 320 (H) × RGB × 240 (V） | pixels |
3 | Pixel Pitch | 73 (H) × 219 (V） | um |

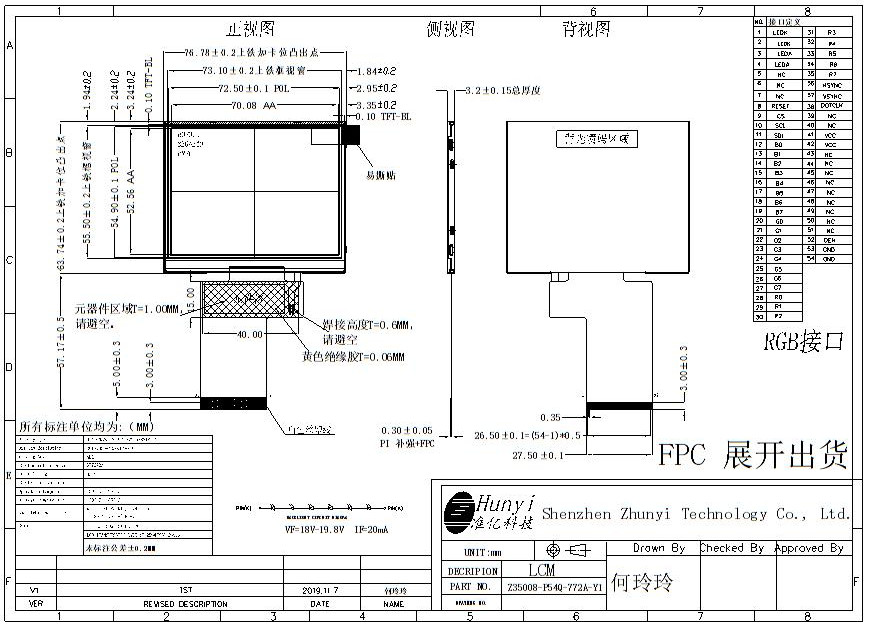

4 | LCM Outline Dimension (Without FPC） | 76.78 (W) × 63.74 (H) × 3.2 (T) | mm |
5 | LCD Outline Dimension | 75.10 (W) × 60.26 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 70.08 (W) × 52.56 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7272A | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 6.2% Min: 5.25% | - |
13 | LCD Contrast Ratio | Typ.: 1200 Min: 900 | - |
14 | FPC Version | Z35008-P54Q V1 | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -30°C~ 85°C | - |
17 | Storage Temperature | -30°C~ 85°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 400 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3-4 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
5-7 | NC | No Connection |
8 | RESET | LCM RESET PIN |
9 | CS | Chip Select input PIN |
10 | SCL | LCM SPI clock (SCL) clock (SCLK) |
11 | SDI | LCM SPI data (SDI) data Input and Output (MOSI) |
12-19 | B0-B7 | DATA BUS |
20-27 | G0-G7 | DATA BUS |
28-35 | R0-R7 | DATA BUS |
36 | HSYNC | Horizontal sync. Signal in RGB I/F. |
37 | VSYNC | Vertical sync. Signal in RGB I/F. |
38 | DOTCLK | Pixel clock signal in RGB I/F |
39-40 | NC | No Connection |
41-42 | VCC | POWER SUPPLY (2.8V/3.3V) |
43-51 | NC | No Connection |
52 | DEN | Data enable signal in RGB I/F DE mode. |
53-54 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
