Tamaño: 10,1 pulgadas
Resolución: 1200*1920
Área activa: 135,36*216,58mm
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 400 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

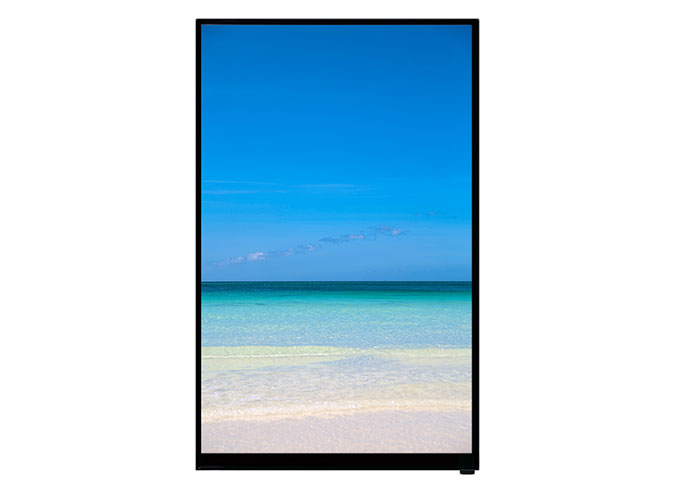

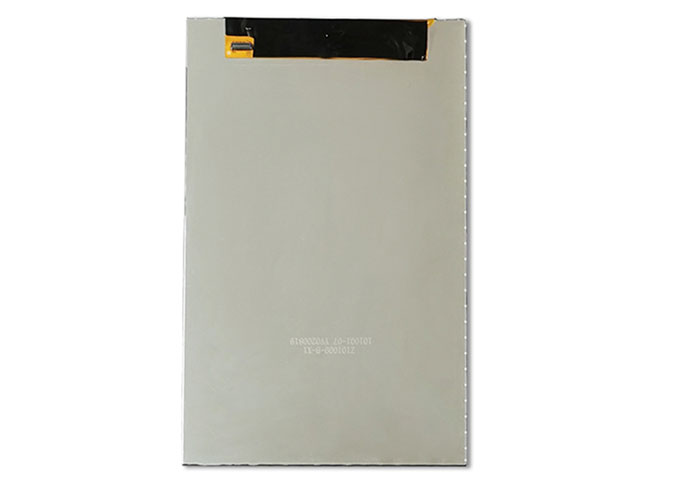

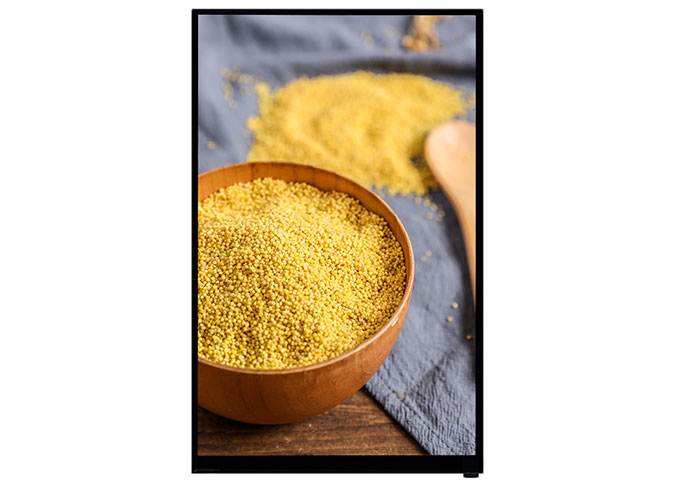

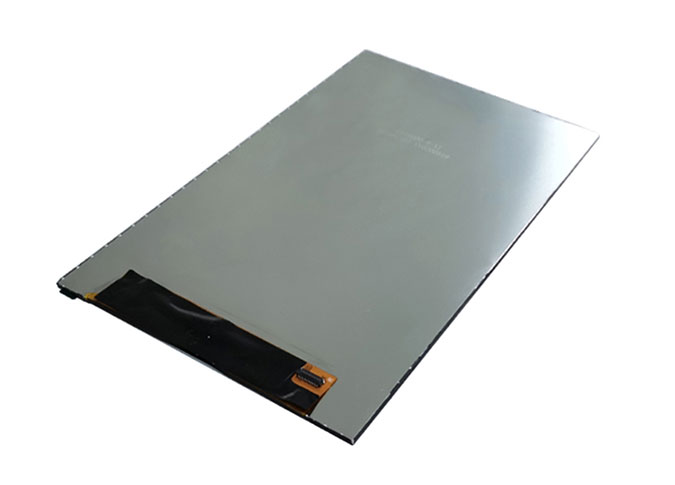

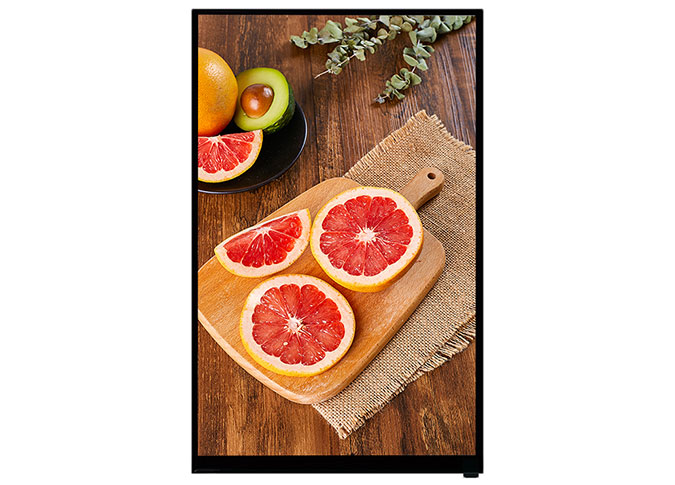

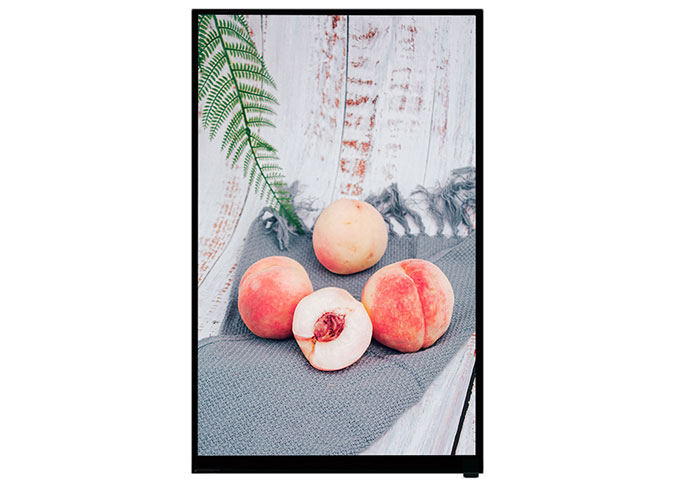

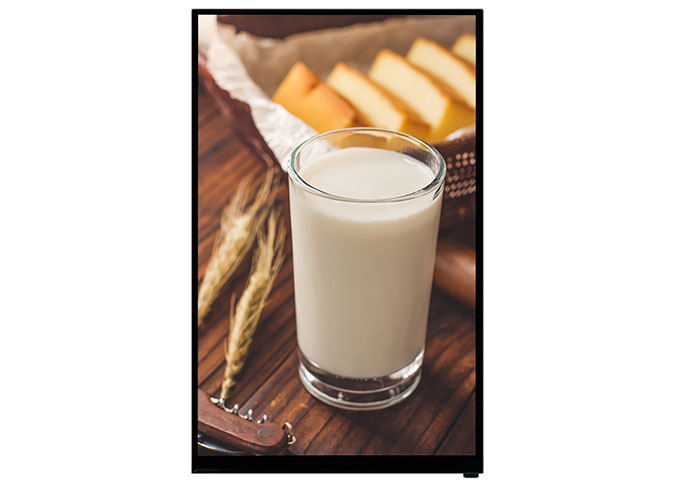

Z101017 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 1200*1920. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 10,1 tenga un ángulo de visión más amplio. EstoPantalla LCD de manoEstá integrado en OTA7290B controlador IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 400cd/m².
Si tiene requisitos especiales, como conducir IC, interfaz, FPC, panel táctil, brillo, color, retroiluminación, panel táctil, etc, elFabricante de pantallas LCD personalizadasTambién puede personalizar para usted.
NuestroChina pantalla LCD fábricaLlevar a cabo ISO 9001: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.
La pantalla LCD de 10,1 pulgadas es ampliamente utilizada en médicos, timbre visual, expendedora, aprendizaje mecánico, ventilador, osciloscopio, cocina, electrodomésticos, hogar inteligente, industria, portátil, al aire libre, e-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, báscula eléctrica, navegación, salpicadero, Publicidad ascensor, ordenador portátil, HMI, educación, etc.
Item | Main Display | Unit |
Number of Pixels | 1200 * RGB * 1920 | Pixel |
LCM Outline Dimension | 143.10 (W) * 228.60 (H) * 2.6 (T) | mm |
LCD Outline Dimension | 140.40 (W) * 225.35 (H) * 0.8 (T） | mm |
Active Area | 135.36 x 216.58 | mm |
Pixel Pitch | 37.6 x 112.8 | um |
Display Mode | Normal Black | |
Pixel Arrangement | RGB-stripe | |
Viewing Direction | FREE | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 4.04%; Min: 3.53% | |
LCD Contrast Ratio | Typ: 1000; Min: 800 | |
FPC Version | Z101017-P31F V1 | |
Interface | MIPI | |
Operating Temperature | -10℃ ~ 60℃ | |
Storage Temperature | -20℃ ~ 70℃ | |
Backlight arrangement | LED / 4 series 7 parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
2 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
3 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
4 | NC | NC |
5 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
6 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
7 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
8 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
9 | GND | Ground |
10 | GND | Ground |
11 | D2-P | MIPI-DSI Data differential signal input pins. (Data lane 2) |
12 | D2-N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
13 | GND | Ground |
14 | D1-P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
15 | D1-N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
16 | GND | Ground |
17 | CLK-P | MIPI-DSI CLOCK differential signal input pin |
18 | CLK-N | MIPI-DSI CLOCK differential signal input pin |
19 | GND | Ground |
20 | D0-P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
21 | D0-N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
22 | GND | Ground |
23 | D3-P | MIPI-DSI Data differential signal input pins. (Data lane 3) |
24 | D3-N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
25 | GND | Ground |
26 | NC | NC |
27 | RES | Reset pin (3.3V） |
28 | GND | Ground |
29 | NC | NC |
30 | VDD | POWER SUPPLY (3.3V） |
31 | VDD | POWER SUPPLY (3.3V） |
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
