Tamaño: 10,1 pulgadas
Resolución: 1280*800
Área activa: 216,96*135,6mm
Interfaz: LVDS
Ángulo de visión: IPS
Brillo: 350 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH
Z101080 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 1280*800. La técnica IPS (conmutación en el plano) hace esta 10,1"Módulo LCD IPSTienen un ángulo de visión más amplio. Esta pantalla LCD está incorporada NT36523 controlador IC. Este módulo a-Si TFT LCD viene con interfaz LVDS, brillo de 350cd/m².
Si usted tiene requisitos especiales, como unidad IC, interfaz, FPC, panel táctil, brillo, color, retroiluminación, panel táctil, etc, podemos proporcionarPantallas TFT personalizadasPara ti.
Como uno de losFabricantes de pantallas LCD en China, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD de 10,1 pulgadas es ampliamente utilizada en médicos, timbre visual, expendedora, aprendizaje mecánico, ventilador, osciloscopio, cocina, electrodomésticos, hogar inteligente, industria, portátil, al aire libre, e-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, báscula eléctrica, navegación, salpicadero, Publicidad ascensor, ordenador portátil, HMI, educación, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 10.1 | inch |
2 | Display Resolution | 1280 (H) × RGB × 800 (V) | pixels |
3 | Pixel Pitch | 56.5 (H) × 169.5 (V) | um |

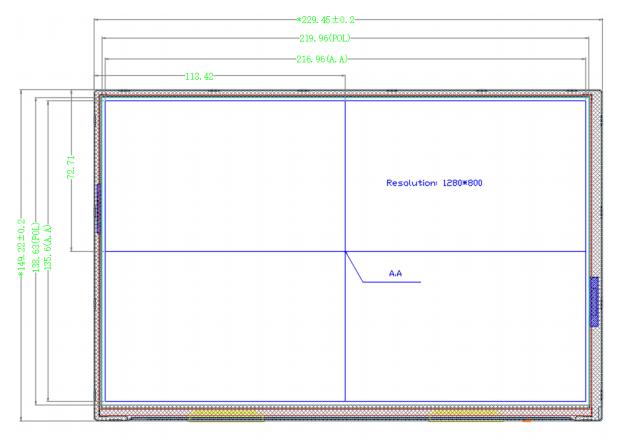

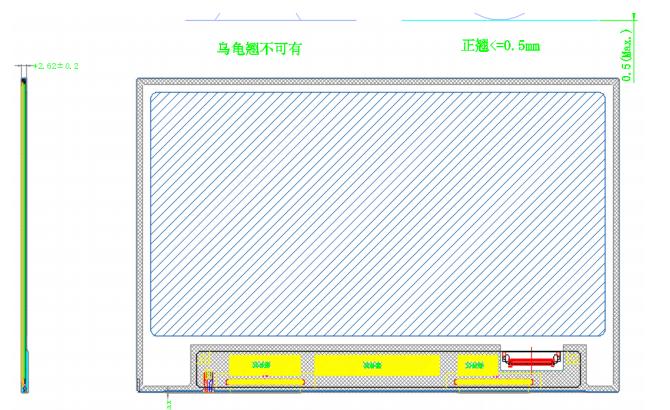

4 | LCM Outline Dimension (Without FPC） | 229.45 (W) ×149.22 (H) ×2.62 (T) | mm |
5 | LCD Active Area | 216.96 (W) ×135.6 (H) | mm |
6 | View Direction (Gray Inversion) | FULL VIEW | - |
7 | Pixel Arrangement | RGB-Stripe | - |
8 | Display Mode | Normal Black | - |
9 | Pixel Driving Element | a-Si TFT | - |
10 | LCD Transmittance | Typ.: TBD | - |
11 | LCD Contrast Ratio | Typ.: 1000 | - |
12 | FPC Version | Z101080-P40 V1 | - |
13 | Interface | LVDS | - |
14 | Operating Temperature | 0°C~ 50°C | - |
15 | Storage Temperature | -20°C~ 60°C | - |
16 | Backlight Arrangement | LED/3 Series 13 Parallel (39 lights in total) | - |
17 | Luminance | Typ.: 320 | nit |
18 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | NC | Non Connection |
2-4 | VDDIN | Power supply VDDIN=3.3V (Typ.) |
5 | NC | Non Connection |
6-7 | GND | GROUND |
8 | RIN0- | LVDS Negative data signal (-) |
9 | RIN0+ | LVDS Positive data signal (+) |
10 | GND | GROUND |
11 | RIN1- | LVDS Negative data signal (-) |
12 | RIN1+ | LVDS Positive data signal (+) |
13 | GND | GROUND |
14 | RIN2- | LVDS Negative data signal (-) |
15 | RIN2+ | LVDS Positive data signal (+) |
16 | GND | GROUND |
17 | LVDS_CLK- | LVDS Negative CLK signal (-) |
18 | LVDS_CLK+ | LVDS Positive CLK signal (+) |
19 | GND | GROUND |
20 | RIN3- | LVDS Negative data signal (-) |
21 | RIN3+ | LVDS Positive data signal (+) |
22 | GND | GROUND |
23-24 | NC | Non Connection |
25 | GND | GROUND |
26-27 | NC | Non Connection |
28 | GND | GROUND |
29-30 | NC | Non Connection |
31-33 | LEDK | LED Cathode |
34-37 | NC | Non Connection |
38-40 | LEDA | LED Anode |
