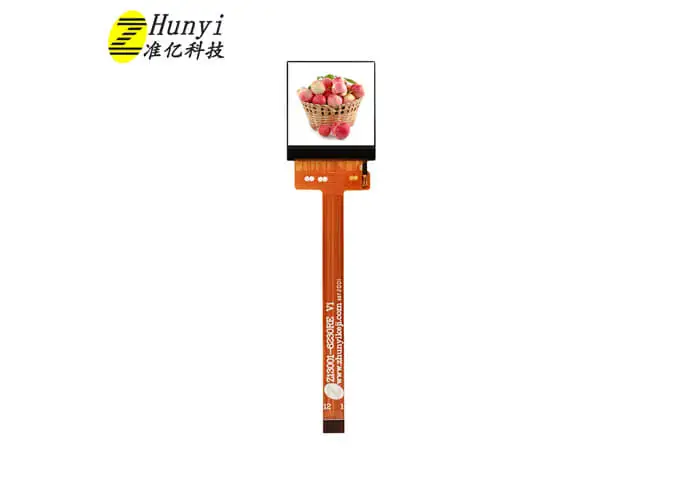

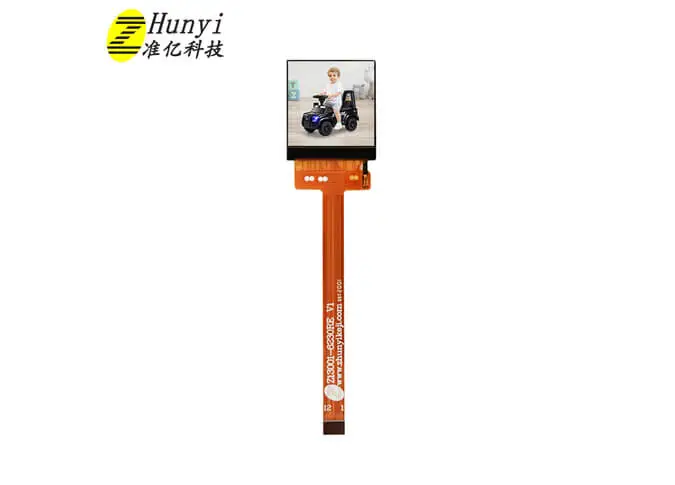

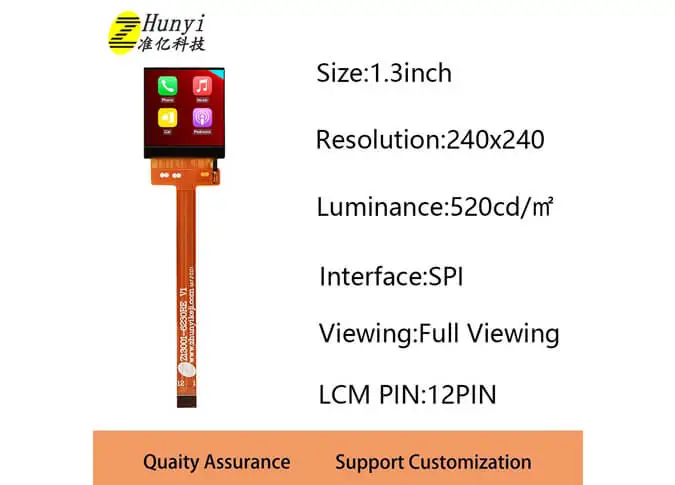

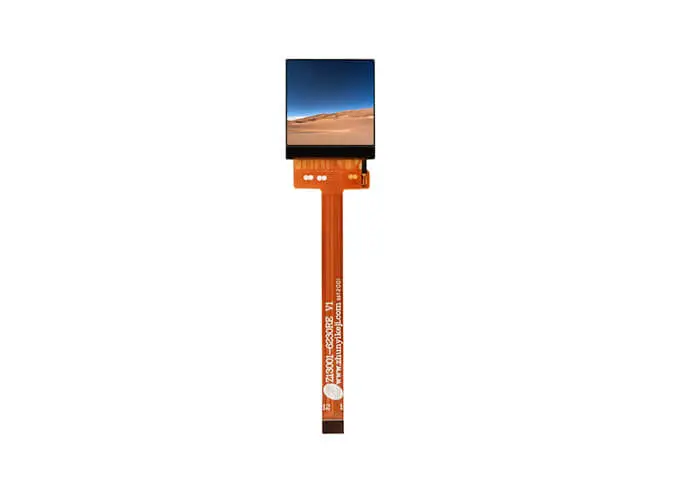

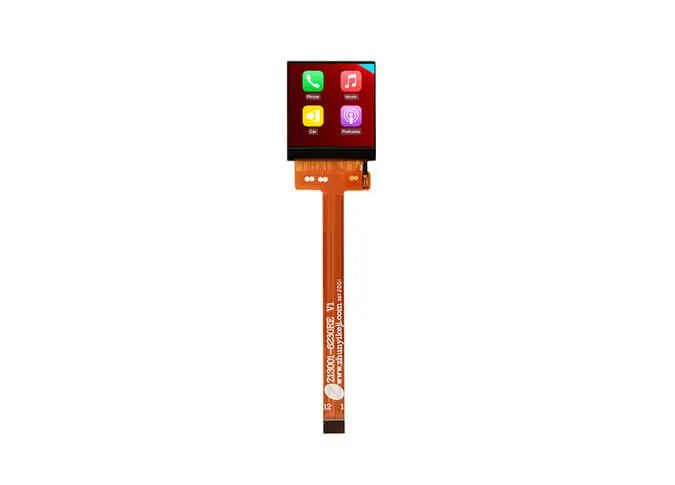

Z13001 240*240 1,3 pulgadas TFT LCD pantalla 4 Cable interfaz SPI 500NITs

  • Tamaño: 1,3 pulgadas

  • Resolución: 240*240

  • Controlador IC: ST7789V

  • Interfaz: 4 Lane SPI

  • Ángulo de visión: IPS

  • Brillo: 500 cd/m²

  • Panel táctil: Soporte CTP/RTP

  • Tipo de suministro: Fábrica/Fabricante

  • Certificación: ISO9001, IATF16949, ROHS, REACH

Solicitar una cotización
ips lcd vs lcd display
ips lcd vs lcd display
tft and ips
ips lcd or tft which is better
tft lcd ips lcd
ips display vs tft lcd
ips tft lcd display
ips and lcd display difference
ips lcd
difference between tft and ips
ips tft manufacturers
ips tft
ips lcd vs lcd
tft ips display
ips lcd display full form
tft lcd ips
ips and tft display difference
lcd ips display
display type tft vs ips lcd
tft lcd ips suppliers
difference between lcd and ips
difference between ips lcd and tft
difference between ips lcd and lcd
ips lcd panel
difference between ips and lcd display
difference between ips and tft display

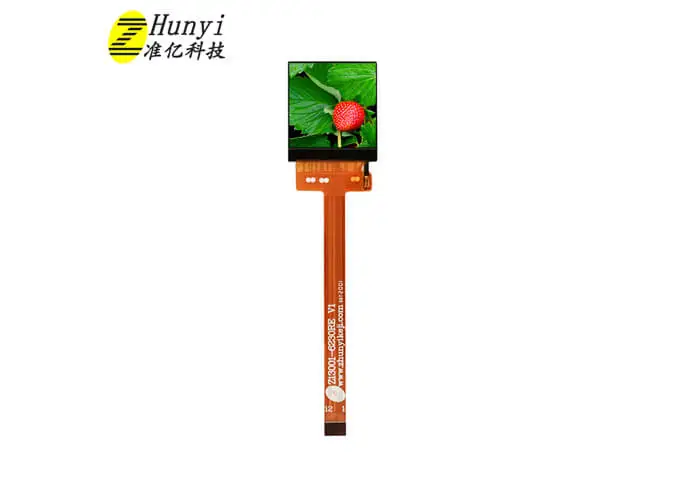

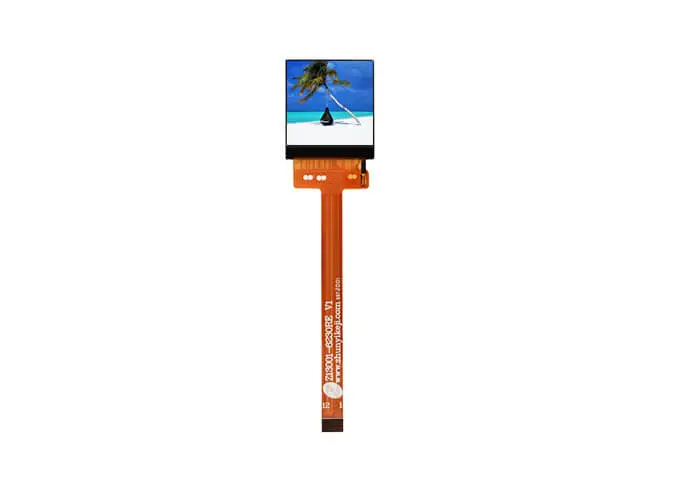

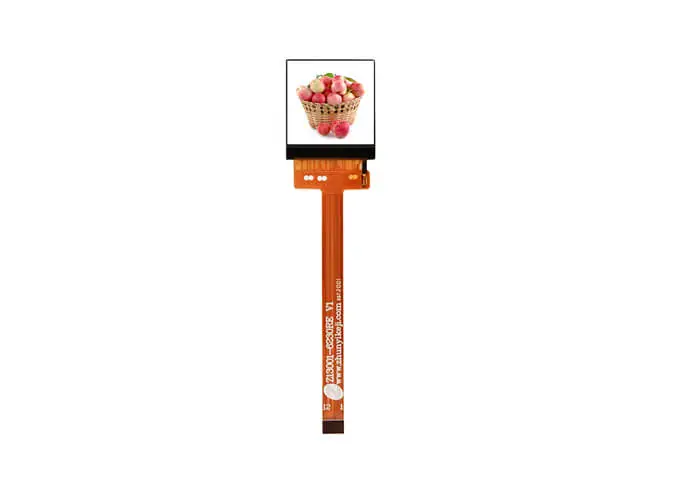

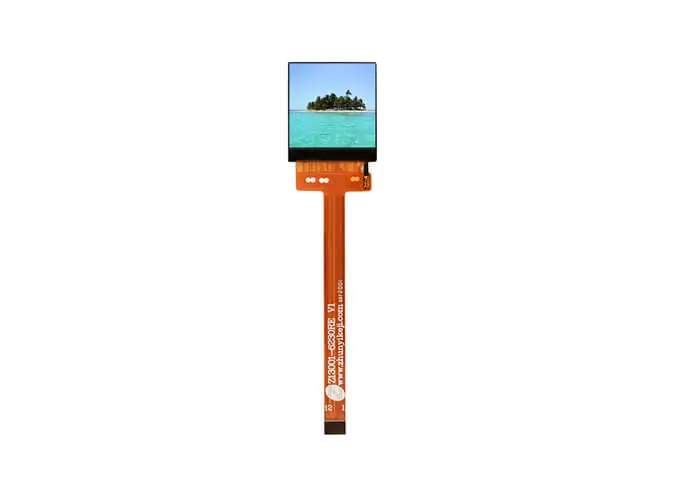

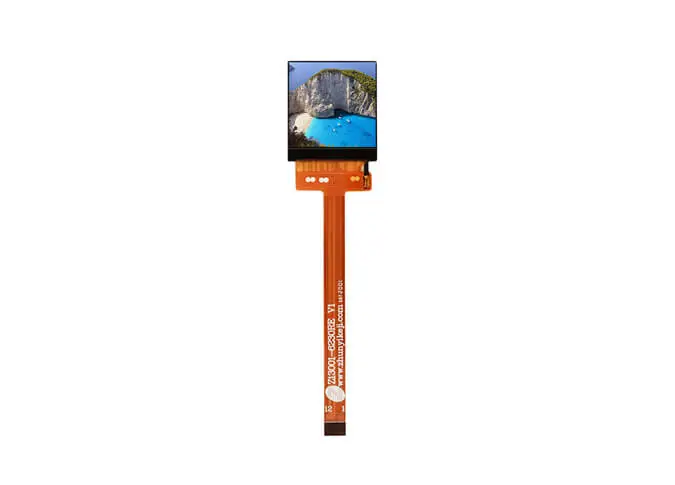

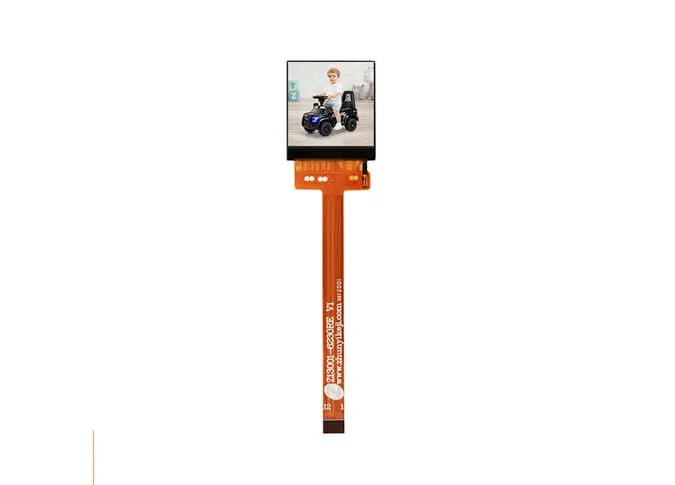

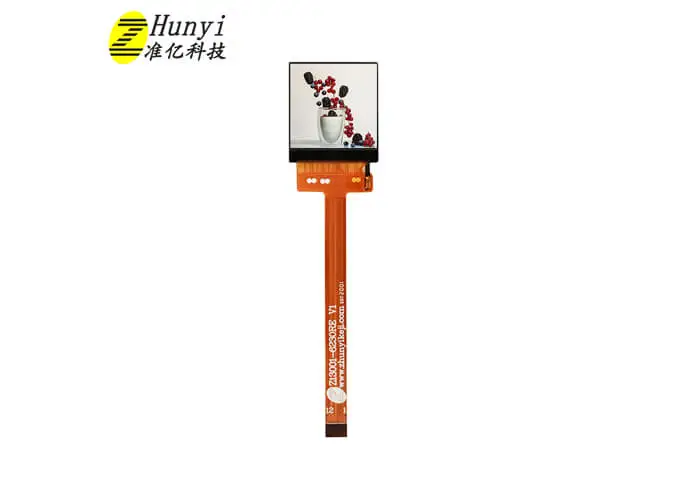

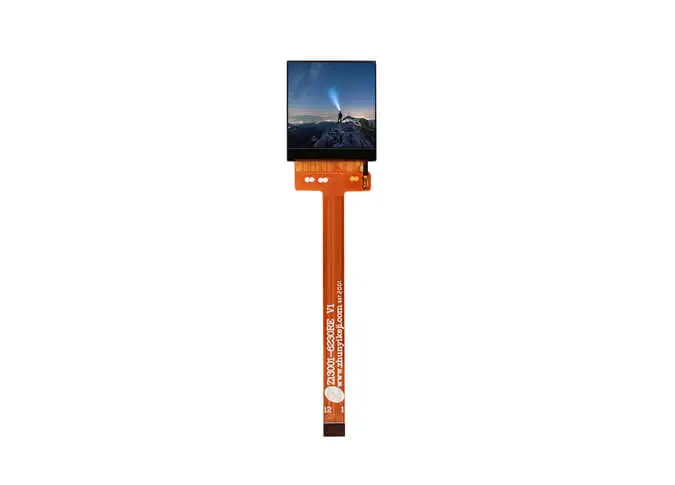

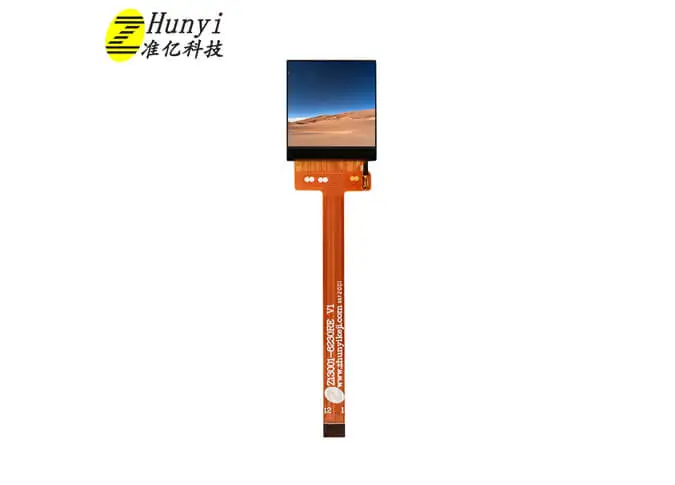

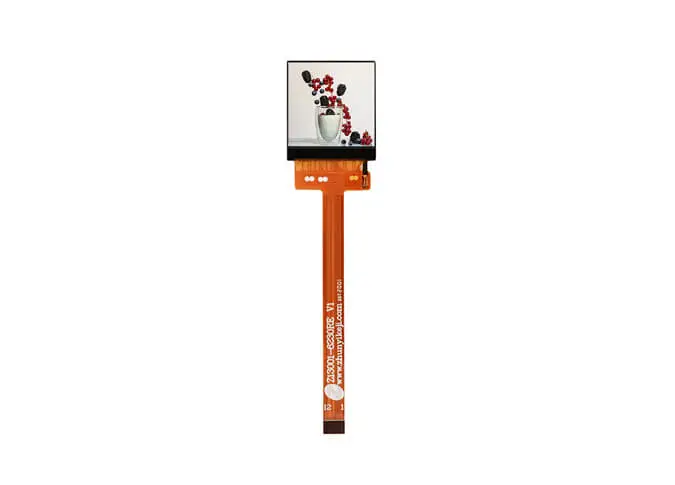

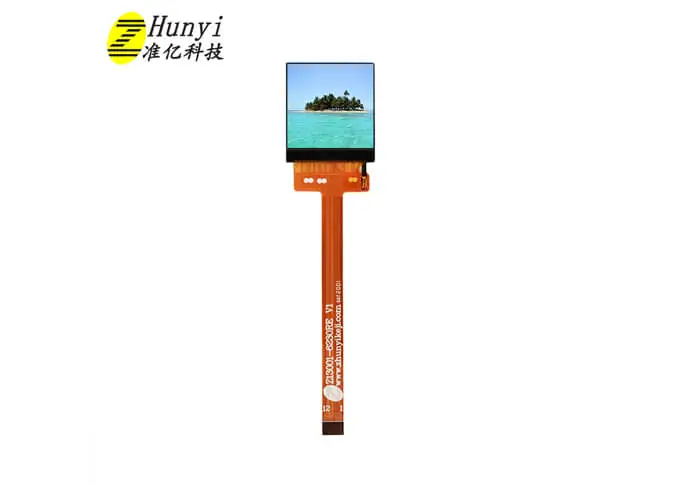

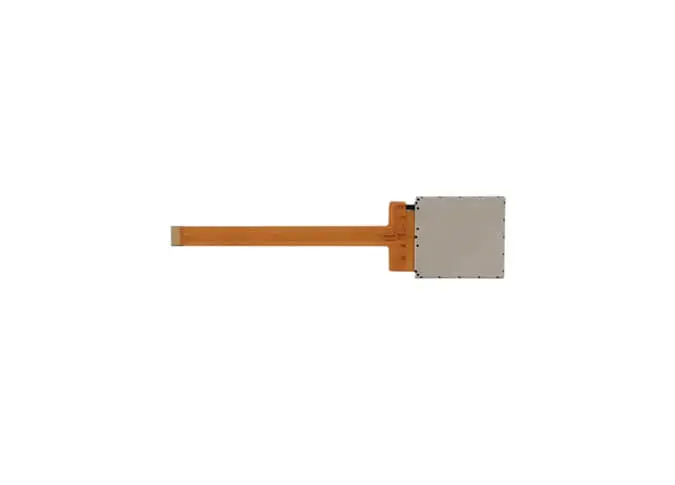

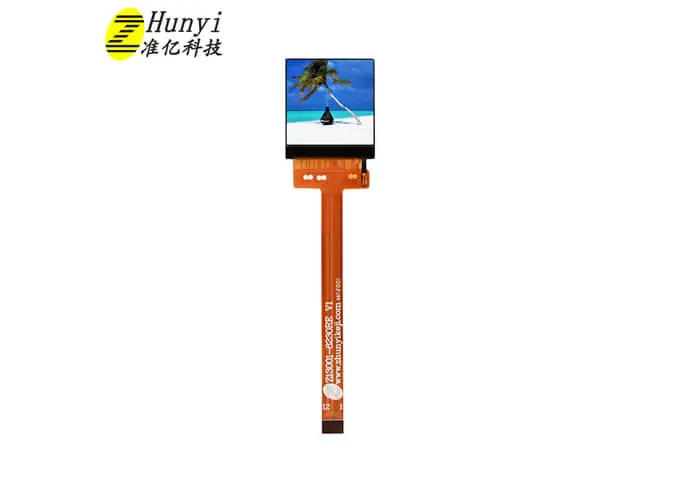

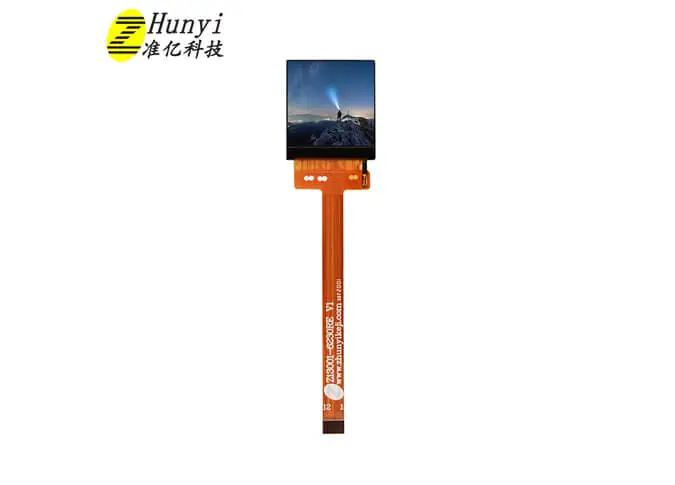

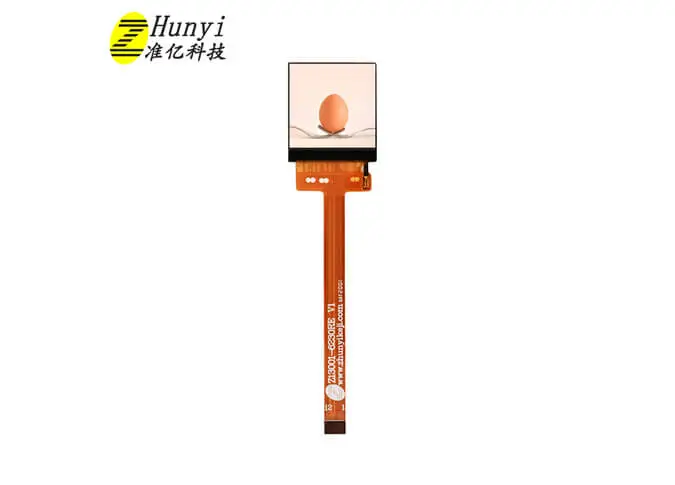

Descripción general de Z13001 240*240 1,3 pulgadas TFT LCD pantalla 4 Cable interfaz SPI 500NITs

1

Z13001 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 240x240. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 1,3 tenga un ángulo de visión más amplio. EstoPantalla LCD de manoEstá integrado ST7789V controlador IC. Este a-Si TFT LCD viene con interfaz SPI de 4 cables.

2

Si usted tiene un requisito especial, como unidad IC, interfaz, FPC, panel táctil, retroiluminación, etc, elChina Módulo LCD fabricanteTambién puede personalizar para usted.

3

Como unProveedor de módulos LCD cuadrados, Llevamos a cabo ISO 9001: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.

4

Así como nuestro popularPantalla 320 × 240 de 5,7 pulgadas, La pantalla LCD cuadrada de 1,3 pulgadas es ampliamente utilizado reloj inteligente, pulsera, oxímetro médico, instrumento cosmético, electrodoméstico, traductor, dispositivo de mensaje, etc.

Especificaciones de 240*240 1,3 pulgadas TFT LCD pantalla 4 alambre interfaz SPI 500NITs


No.

Artículo

Especificación

Unidad

1

Tamaño de pantalla (diagonal)

1,3

Pulgadas

2

Resolución de pantalla

240 (H) × RGB × 240 (V)

Píxeles

3

Paso de pixel

97,5 (H) × 97,5 (V)

Um

4

Dimensión del esquema LCM

(Sin FPC)

26,17 (W) × 29,22 (H) × 1,5 (T)

Mm

5

Dimensión del esquema LCD

25,8 (W) × 28,4 (H) × 0,4 (T)

Mm

6

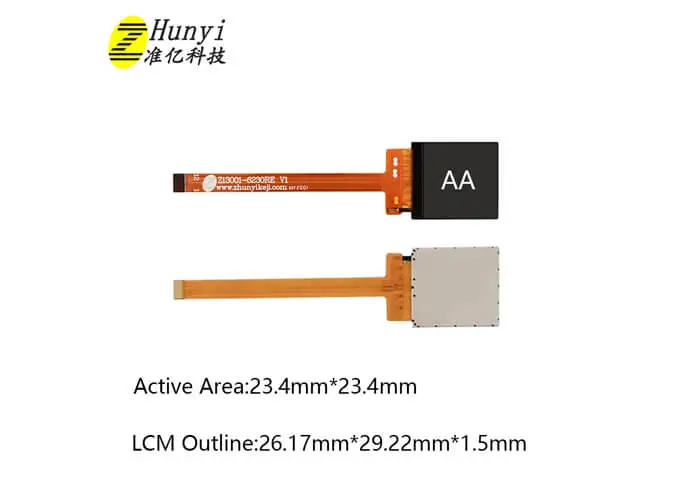

LCD Área activa

23,4 (W) × 23,4 (H)

Mm

7

Dirección DE VISTA (inversión gris)

Vista completa

-

8

Conductor IC

ST7789V2-G4-A

-

9

Disposición de píxeles

RGB-Raya

-

10

Modo de visualización

Negro normal

-

11

Elemento de conducción de píxeles

A-Si TFT

-

12

Transmitancia LCD

Typ. : 4.5% Min: 4.0%

-

13

Relación de contraste LCD

Typ. : 800 Min: 640

-

14

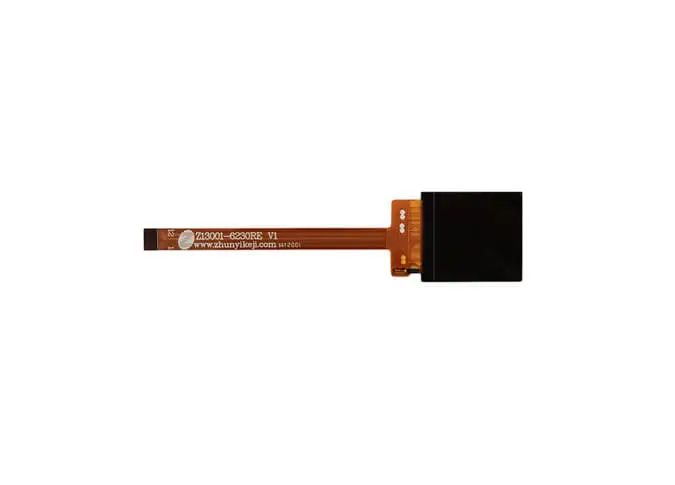

Versión FPC

Z13001-6230RE V2

-

15

Interfaz

SPI

-

16

Temperatura de funcionamiento

-20 °C ~ 70 °C

-

17

Temperatura de almacenamiento

-30 °C ~ 80 °C

-

18

Disposición de retroiluminación

LED/1 Serie 2 Paralelo (2 luces en total)

-

19

Luminancia

520

Nit

20

Peso

0.003

KG


Descripción de la definición de interfaz de 240*240 1,3 pulgadas TFT LCD pantalla 4 alambre interfaz SPI 500NITs


PIN NO.

PIN DEF.

FUNCIÓN DESC.

1

GND

Terreno

2

LEDK

SUMINISTRO DE ENERGÍA-PARA EL CATHODIO DE LUZ TRASERA

3

LEDA

SUMINISTRO DE ENERGÍA-PARA EL ANODO DE LA LUZ TRASERA

4

VDD

Suministro de energía (2,8 V/3,3 V)

5-6

GND

Terreno

7

D/C

PIN de control de datos/comando LCM

8

CS

PIN de selección de chip LCM SPI

9

SCL

Reloj LCM SPI (SCL) reloj (SCLK)

10

SDA

Entrada de datos (MOSI) de datos LCM SPI (SDA)

11

RESET

PIN de reinicio LCM

12

GND

Terreno

El voltaje de reinicio debe ser consistente con el voltaje de VDDI, o probablemente haya fallas de pantalla en negro cuando se enciende.
