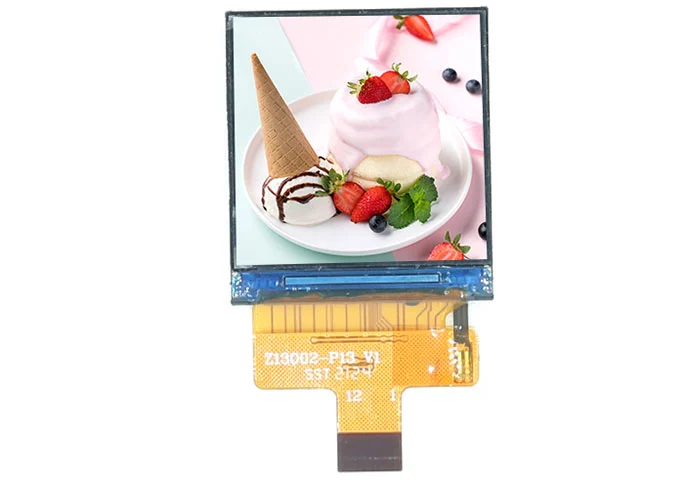

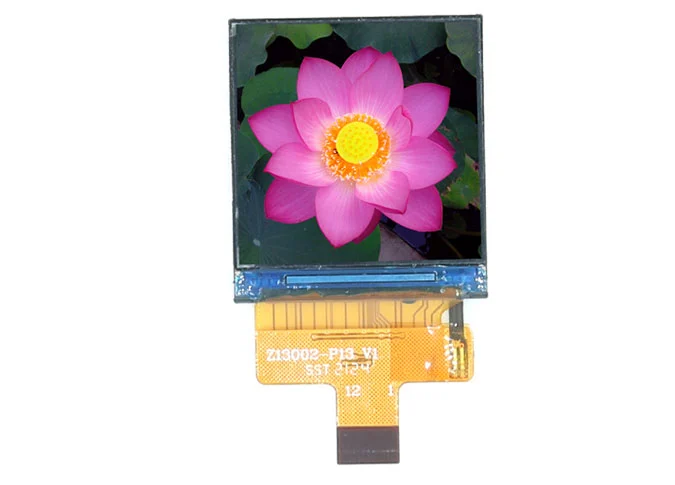

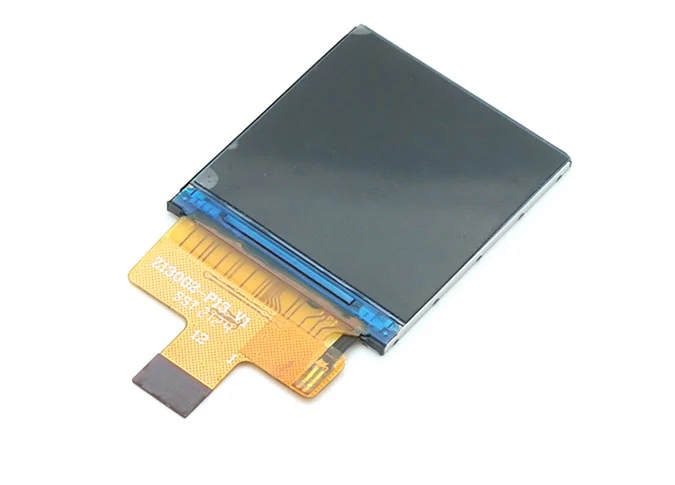

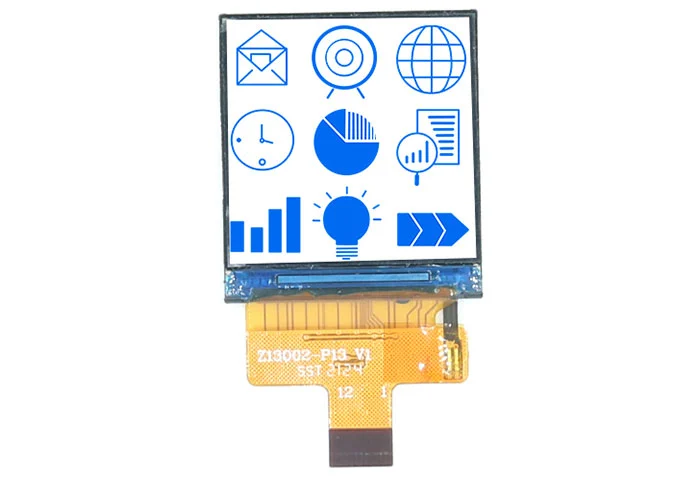

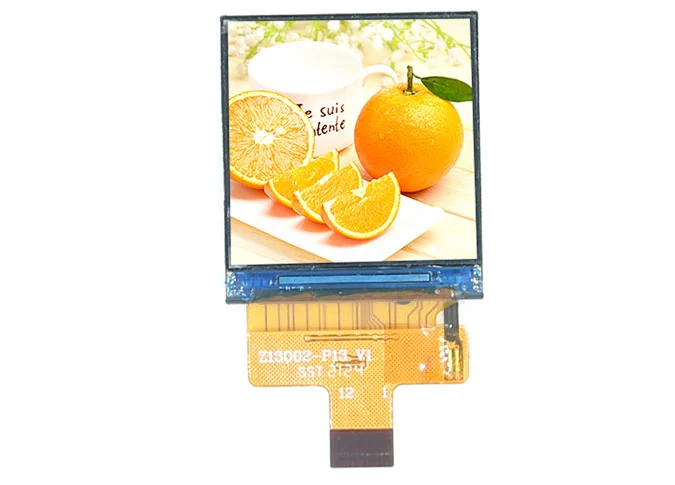

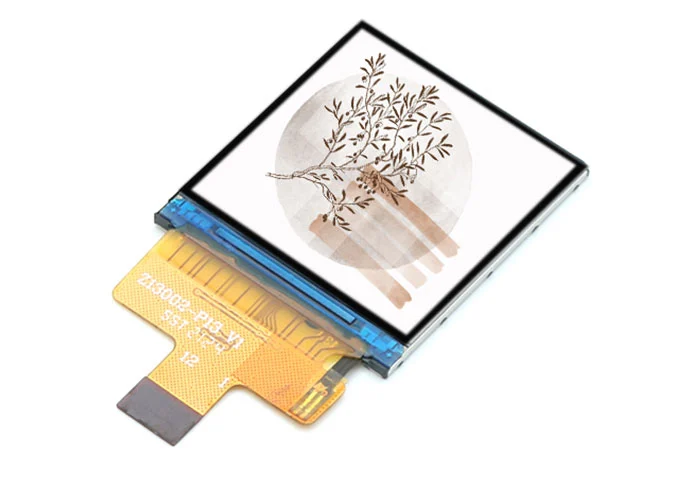

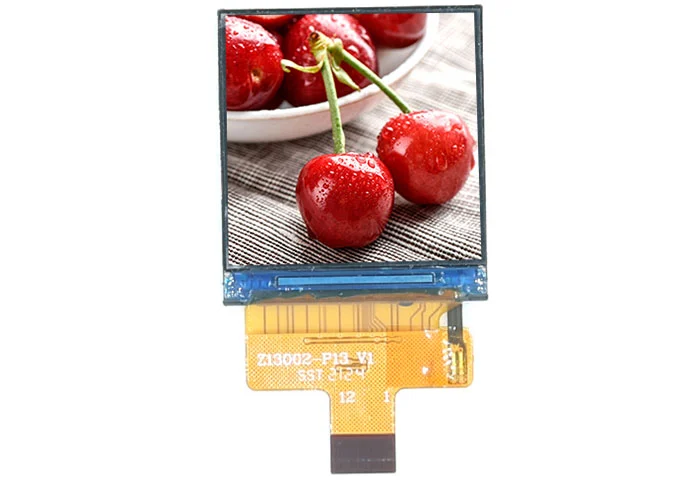

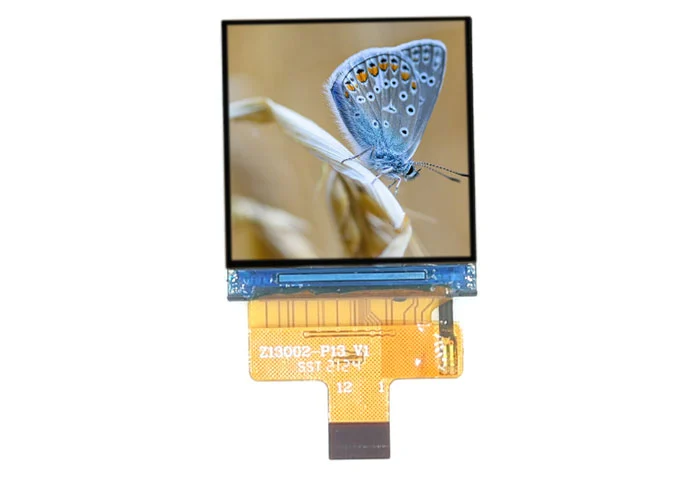

Z13002 1,3 pulgadas 240*240 pantalla LCD IPS IC ST7789V Interfaz SPI

1

Tamaño de pantalla (diagonal)

1,3

Pulgadas

2

Resolución de pantalla

240 (H) × RGB × 240 (V)

Píxeles

3

Paso de pixel

97,5 (H) × 97,5 (V)

Um

4

Dimensión del esquema LCM

(Sin FPC)

26,17 (W) × 29,22 (H) × 1,5 (T)

Mm

5

Dimensión del esquema LCD

25,8 (W) × 28,4 (H) × 0,4 (T)

Mm

6

LCD Área activa

23,4 (W) × 23,4 (H)

Mm

7

Dirección DE VISTA (inversión gris)

Vista completa

-

8

Conductor IC

ST7789V2-G4-A

-

9

Disposición de píxeles

RGB-Raya

-

10

Modo de visualización

Negro normal

-

11

Pixel elemento de conducción

A-Si TFT

-

12

Transmitancia LCD

Typ. : 4.65% Min: 4.18%

-

13

Relación de contraste LCD

Typ. : 800 Min: 640

-

14

Versión FPC

Z13002-P13 V1

-

15

Interfaz

SPI

-

16

Temperatura de funcionamiento

-20 °C ~ 70 °C

-

17

Temperatura de almacenamiento

-30 °C ~ 80 °C

-

18

Disposición de retroiluminación

LED/1 Serie 2 Paralelo (2 luces en total)

-

19

Luminancia

520

Nit

20

Peso

0.003

KG

1

GND

Terreno

2

LEDK

SUMINISTRO DE ENERGÍA-PARA EL CATHODIO DE LUZ TRASERA

3

LEDA

SUMINISTRO DE ENERGÍA-PARA EL ANODO DE LA LUZ TRASERA

4

VDD

Suministro de energía (2,8 V/3,3 V)

5-6

GND

Terreno

7

D/C

LCM Datos de visualización/selección de comandos PIN en interfaz paralela

8

CS

PIN de selección de chip LCM SPI

9

SCL

Reloj LCM SPI (SCL) reloj (SCLK)

10

SDA

Entrada de datos (MOSI) de datos LCM SPI (SDA)

11

RESET

PIN de reinicio LCM

12

GND

Terreno

El voltaje de reinicio debe ser consistente con el voltaje de VDDI, o probablemente haya fallas de pantalla en negro cuando se enciende.
