Pantalla LCD Z185001 de 18,5 pulgadas 1920x1080 LVDS con brillo alto 1000cd/m2

  • Tamaño: 18,5"

  • Resolución: 1920*1080

  • Interfaz: LVDS

  • Ángulo de visión: IPS

  • Tipo de suministro: Fábrica/Fabricante

  • Certificación: ISO9001,IATF16949,ROHS,REACH

Solicitar una cotización

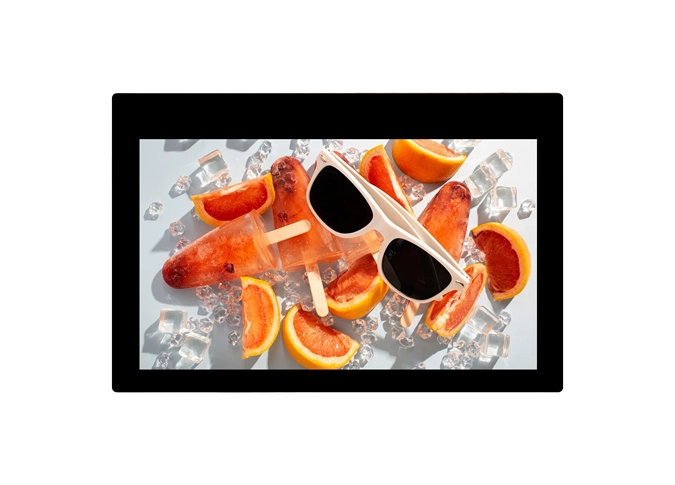

tft lcd panel
tft lcd panel

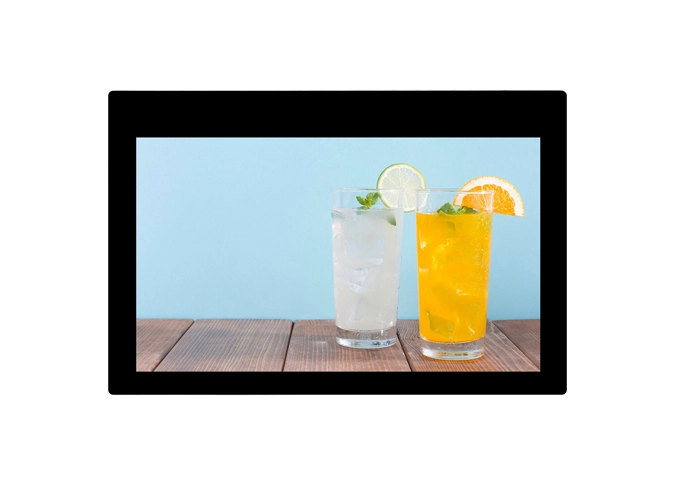

tft lcd screen

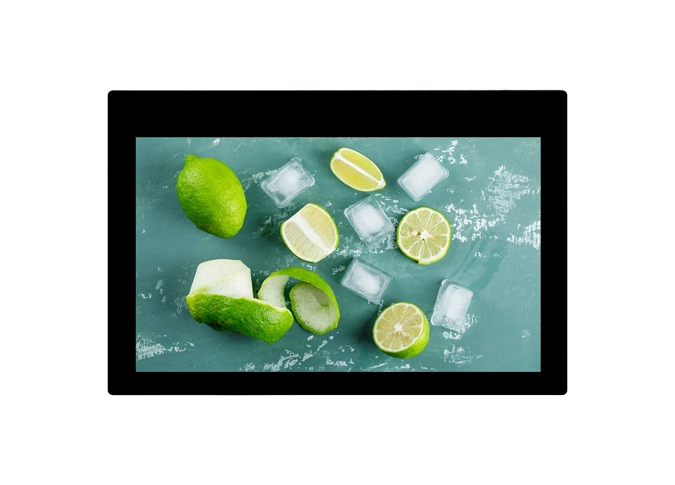

display lcd tft

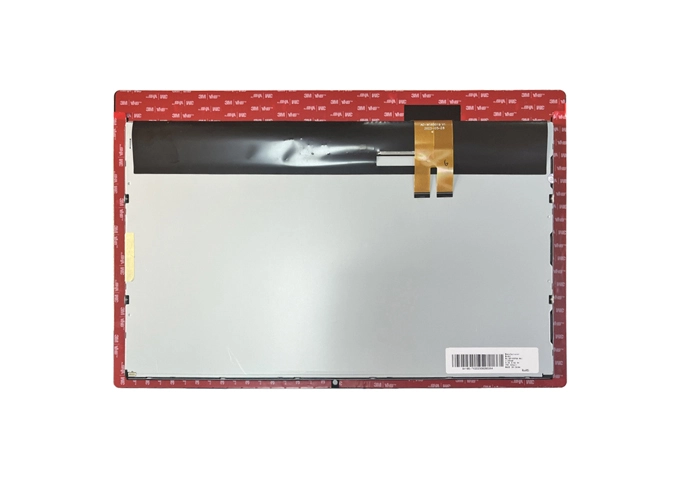

display tft lcd
lcd display tft

Descripción general de Z185001 pantalla LCD de 18,5 pulgadas 1920x1080 LVDS con brillo alto 1000cd/m2

1

Z185001 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 1920*1080. La técnica IPS(In-plane Switching) hace que este módulo LCD de 18,5 "tenga un ángulo de visión más amplio. Esta a-Si TFT LCD viene con una interfaz LVDS. Luminancia de 1000 cd/m2.

2

Si tiene un requisito especial, como el controlador IC, interfaz, FPC, panel táctil, retroiluminación, etc., también podemos personalizar para usted.

3

Nuestra fábrica lleva a cabo ISO 9001:2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.

4

La 18,5 "Pantalla LCD es ampliamente utilizada en el ordenador, moinitor, ordenador portátil, dispositivo comercial, supermercado, monitor, tableta, código QR, hogar inteligente, quioscos al por menor, electrónica de consumo, publicidad, venta, educación, aviación y aeroespacial, aviso ECT.

General Specifications Z185001 18.5 Inch 1920x1080 LVDS LCD Screen with Hight Brightness 1000cd/m2


ITEMS


Unit

SPECIFICATIONS

Screen Dingonal

[mm]

-

Active Area

[mm]

408.96（H） ×230.04（V）

Pixels H x V

-

1920 x 3(RGB)×1080

Pixels Pitch

[um]

213(per one triad) × 213

Pixels Arrangement

-

R.G.B. Vertical Stripe

Display Mode

-

VA Mode,Nomrally Black

White Luminance(Center)

[cd/m²]

1000（Typ.）

Contrast Ratio

-

1200 （Typ.）

Response Time

[msec]

14ms (Typ.on/off)

Viewing Angle

[degree]

89/89/89/89

Outline Dimension

[mm]

430.6(H) x 254.6(V) x 9.8(D) (Typ.)

Electrical Interface

-

Dual Channel LVDS

Support Color


16.7M colors

Surface Treatment


Haze:25%


Temperature

Range Operating

Storage(Shipping)



[oC]

[oC]



0 to +50℃

-20 to+60℃



LVDS Connector Z185001 18.5 Inch 1920x1080 LVDS LCD Screen with Hight Brightness 1000cd/m2


Pin NoSymbolDescriptionPin NOSymbolDescription
1RXO0-Negative Transmission data of Pixel 0(ODD)16RXE1+Positive Transmission data of Pixel 1 (EVEN)
2RXO0+Positive Transmission data of Pixel 0(ODD)17GNGPower Ground
3RXO1-Negative Transmission data of Pixel 1 (ODD)18RXE2-Negative Transmission data of Pixel 2 (EVEN)
4RXO1+Positive Transmission data of Pixel 1 (ODD)19RXE2+Positive Transmission data of Pixel 2 (EVEN)
5RXO2-Negative Transmission data of Pixel 2 (ODD)20RXEC-Negative Transmission Clock (EVEN)
6RXO2+Positive Transmission data of Pixel 2(ODD)21RXEC+Positive Transmission Clock (EVEN)
7GNDPower Ground22RXE3-Negative Transmission data of Pixel 3(EVEN)
8RXOC-Negative Transmission Clock (ODD)23RXE3+Positive Transmission data of Pixel 3 (EVEN)
9RXOC+Positive Transmission Clock (ODD)24GNDPower Ground
10RXO3-Negative Transmission data of Pixel 3(ODD)25NCNo.Connection
11RXO3+Positive Transmission data of Pixel 3 (ODD)26NCNo.Connection
12RXE0-Negative Transmission data of Pixel 0 (EVEN)27NCNo.Connection
13RXE0+Positive Transmission data of Pixel 0 (EVEN)28VDDPower Supply:+5V
14GNDPower Ground29VDD
15RXE1-1Negative Transmission data of Pixel 1 (EVEN)30VDD
