Tamaño: 2,1 pulgadas
Resolución: 480*480
Interfaz: SPI RGB
Controlador IC: ST7701S
Ángulo de visión: IPS
Brillo: 350 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

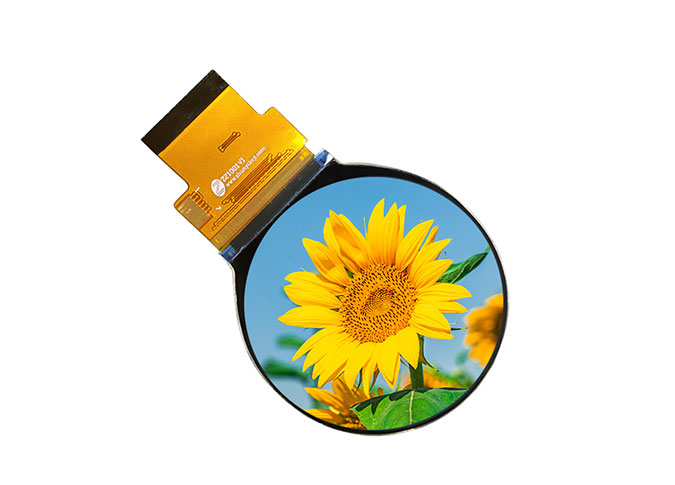

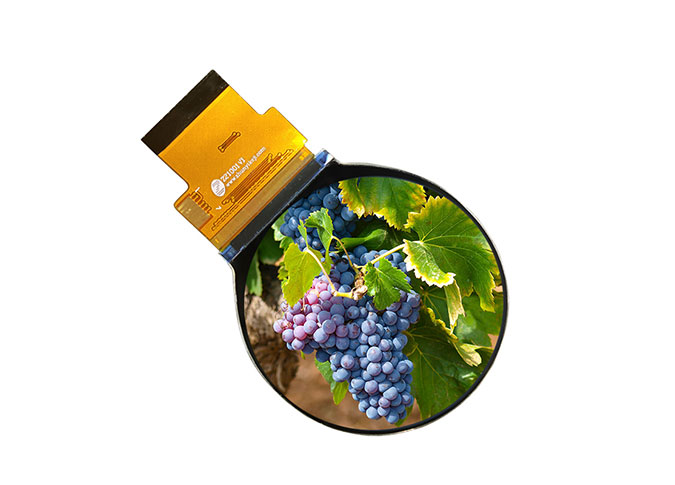

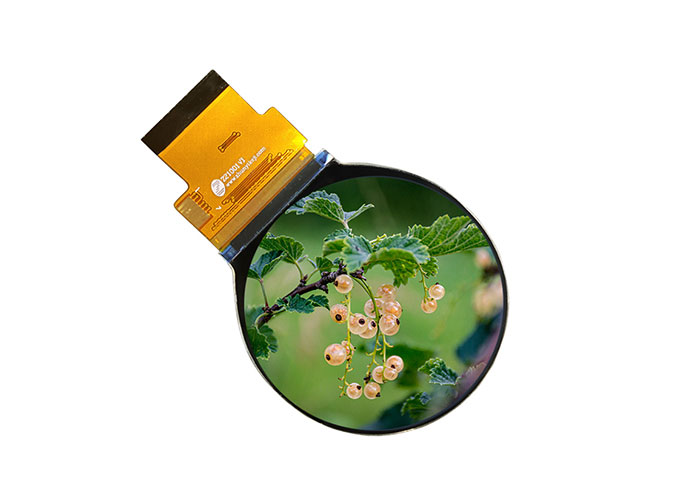

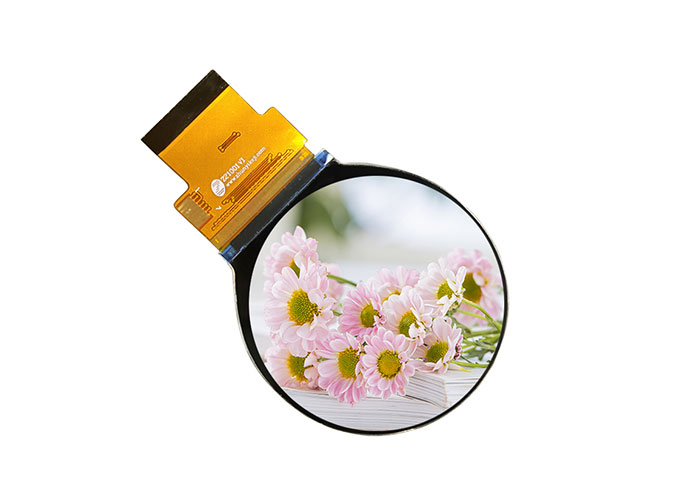

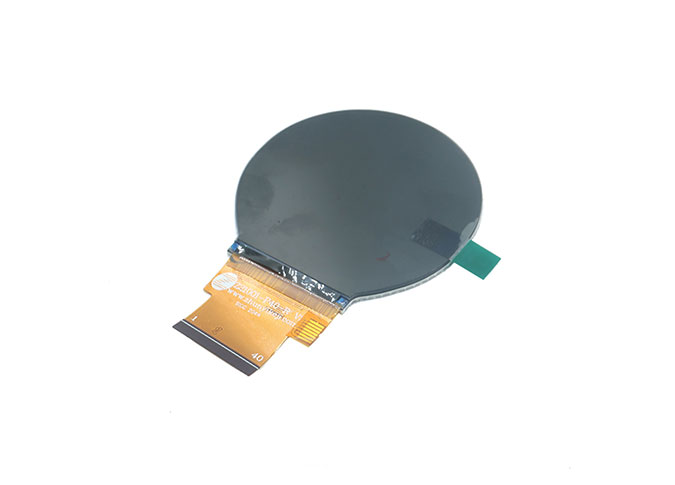

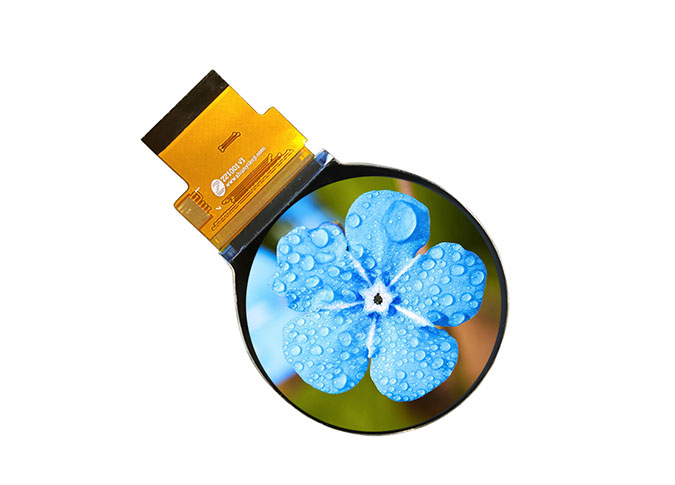

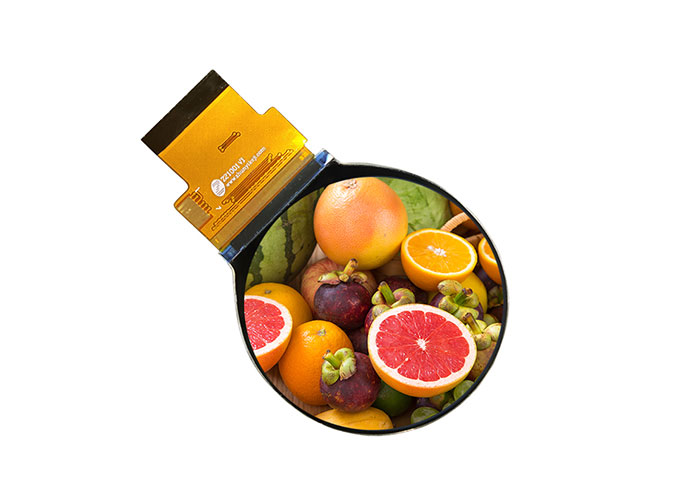

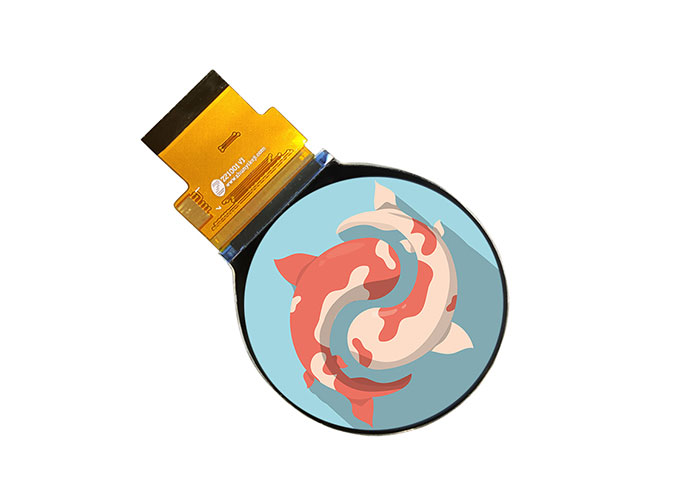

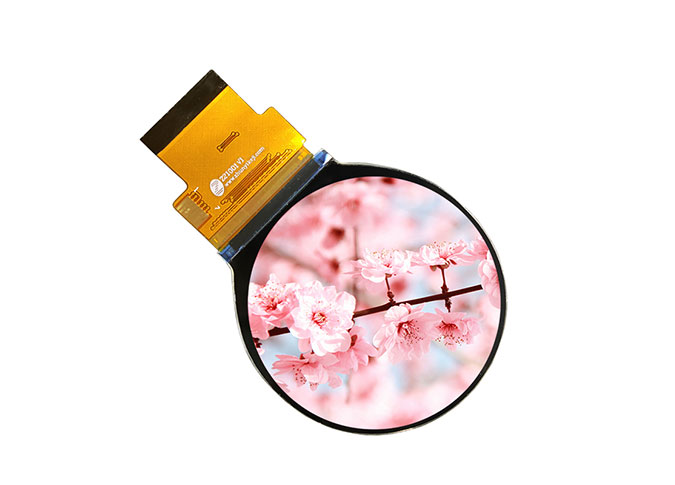

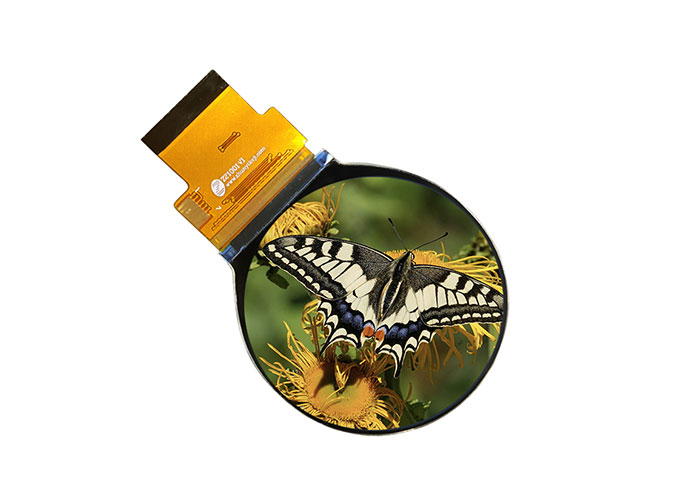

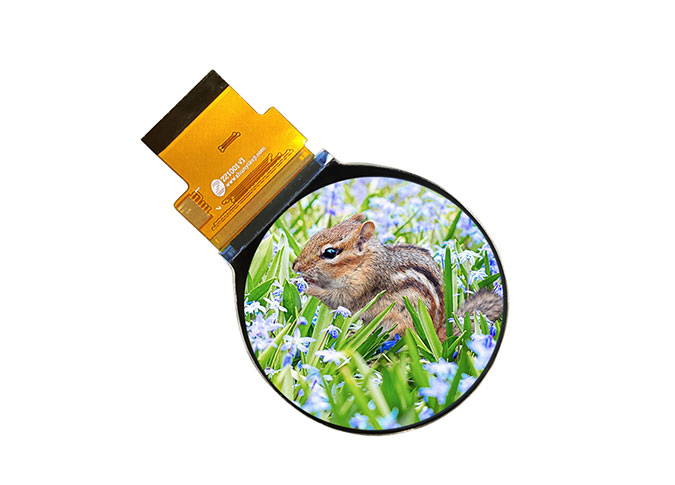

Z21001 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 480*480. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 2,1 tenga un ángulo de visión más amplio. EstoPantalla TFT redondaEstá integrado ST7701S controlador IC. Este módulo a-Si TFT LCD viene con interfaz SPI RGB, brillo de 350 CD/m².
Si usted tiene un requisito especial, como la unidad de interfaz IC, FPC, panel táctil, retroiluminación, etc, elFabricante de módulos LCD redondosTambién puede personalizar para usted.
NuestroPanel LCD redondo de fábricaLlevar a cabo ISO 9001: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.
La ronda de 2,1 pulgadasMódulo de pantalla LCD al por mayorEs reloj inteligente, oxímetro médico, instrumento cosmético, electrodoméstico, traductor, reproductor de música, hogar inteligente, industria, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.1 | inch |
2 | Display Resolution | 480 (H) × RGB × 480 (V） | pixels |
3 | Pixel Pitch | 111 (H) × 111 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 56.18 (W) × 59.71 (H) × 2.3 (T) | mm |
5 | LCD Outline Dimension | 55.88 (W) × 59.36 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 53.28 (W) × 53.28 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.0% Min: 3.6% | - |
13 | LCD Contrast Ratio | Typ.: 100 Min: 800 | - |

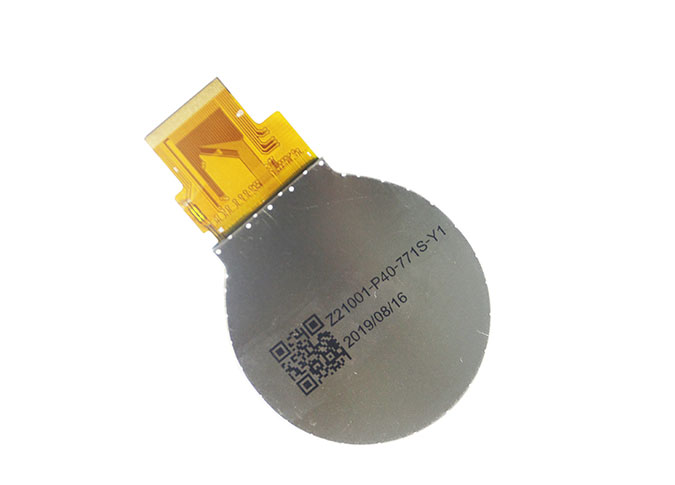

14 | FPC Version | Z21001-P40-R V2 | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 330 | nit |
20 | Weight | 0.012 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2-3 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
4 | GND | Ground |
5 | VCI | POWER SUPPLY |
6 | RESET | LCM RESET PIN |
7-8 | NC | No Connection |
9 | SDA | LCM SPI data (SDA) data input (MOSI) |
10 | SCK | LCM SPI clock (SCL) clock (SCLK) |
11 | CS | Chip Select PIN |
12 | PCLK | Pixel clock signal in RGB I/F |
13 | DE | Data enable signal in RGB I/F DE mode. |
14 | VSYNC | Vertical sync. Signal in RGB I/F. |
15 | HSYNC | Horizontal sync. Signal in RGB I/F. |
16-21 | B0-B5 | DATA BUS |
22-27 | G0-G5 | DATA BUS |
28-33 | R0-R5 | DATA BUS |
34 | GND | Ground |
35 | TP_INT | TP Interrupt PIN |
36 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
37 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
38 | TP_RESET | TP RESET PIN |
39 | TP_VCI | TP POWER SUPPLY |
40 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
