Tamaño: 3,2 pulgadas
Resolución: 240*320
Interfaz: 4 línea SPI
Conductor IC: ILI9341
Ángulo de visión: 12 en punto
Brillo: 300 NITs
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

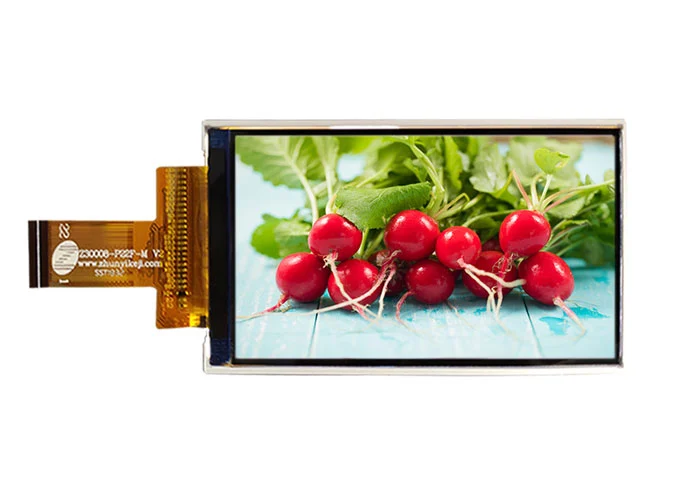

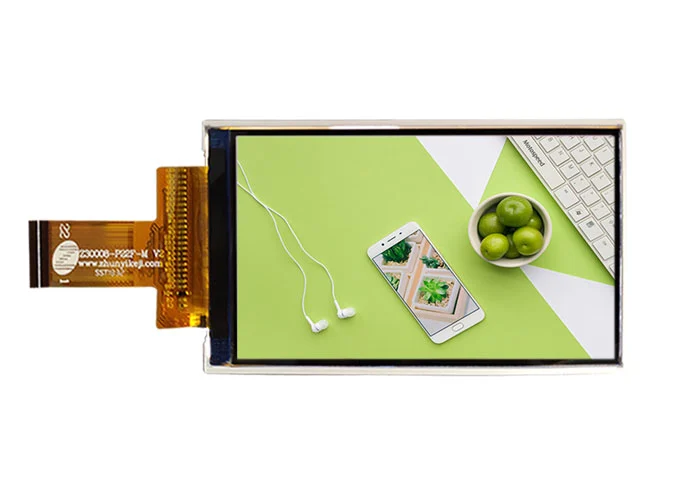

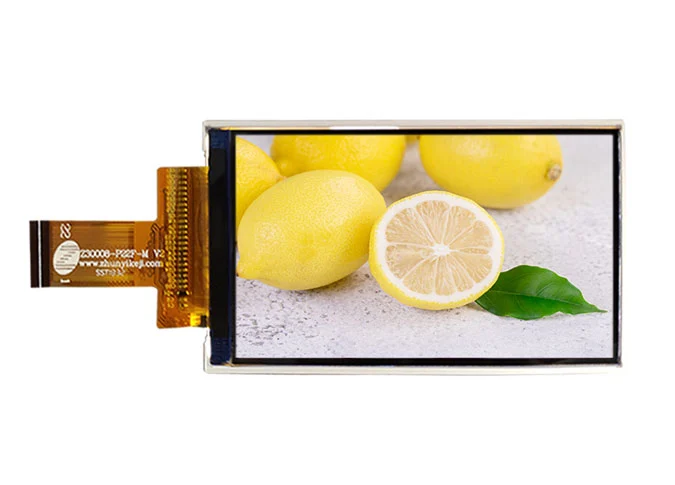

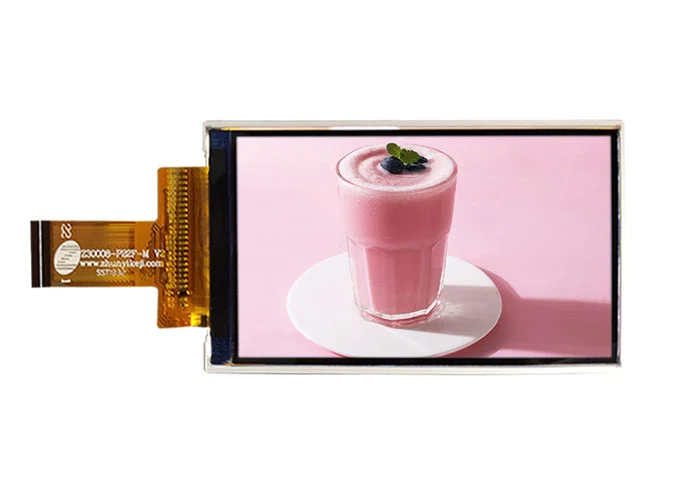

Z32015 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 240*320. EstoPantalla LCD al por mayorEstá integrado ILI9341 controlador IC. Este módulo a-Si TFT LCD viene con interfaz SPI, brillo de 300 CD/m². Ángulo de visión de las 12 en punto.
Si tiene un requisito especial, como la interfaz de unidad IC, FPC, panel táctil, retroiluminación, etc, también podemos proporcionarMódulo de pantalla LCD personalizadoPara ti.
NuestroMódulo de visualización de fábricaLlevar a cabo ISO 9001: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.
La pantalla LCD de 3,2 pulgadas es oxímetro médico, instrumento cosmético, aparato doméstico, traductor, reproductor de música, hogar inteligente, industria, termómetro infrarrojo, hematómetro, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.2 | inch |
2 | Display Resolution | 240 (H) × RGB × 320 (V） | pixels |
3 | Pixel Pitch | 153 (H) × 153 (V） | um |

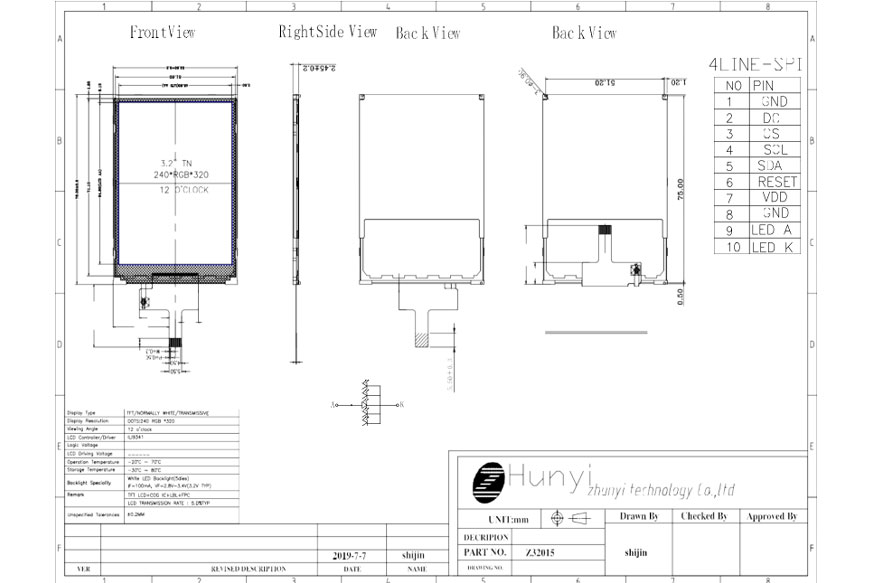

4 | LCM Outline Dimension (Without FPC） | 53.6 (W) ×76.0 (H) ×2.45 (T) | mm |
6 | LCD Active Area | 48.6 (W) × 64.8 (H) | mm |
7 | View Direction (Gray Inversion) | 12 o'clock. | - |
8 | Driver IC | ILI9341 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal White | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: TBD | - |
13 | LCD Contrast Ratio | Typ.: 350 | - |
14 | FPC Version | Z32015-P10 V1 | - |
15 | Interface | 4 line SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 5 Parallel (5 lights in total) | - |
19 | Luminance | Typ.:300 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Power ground |
2 | RS | Display data/command selection pin |
3 | CS | Chip selection pin |
4 | SCL | |
5 | SDA | Spi interface input/output pin |
6 | RESET | This signal will reset the device and it must be applied to properly |
7 | VDD | Power supply for digitial circuit |
8 | GND | Power ground |
9 | LEDA | Power for LED back light anode |
10 | LEDK | Power for LED back light cathode |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
