Tamaño: 4,3 pulgadas
Resolución: 480*272
Área activa: 95,04*53,86mm
Interfaz: RGB
Ángulo de visión: IPS
Brillo: 500 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

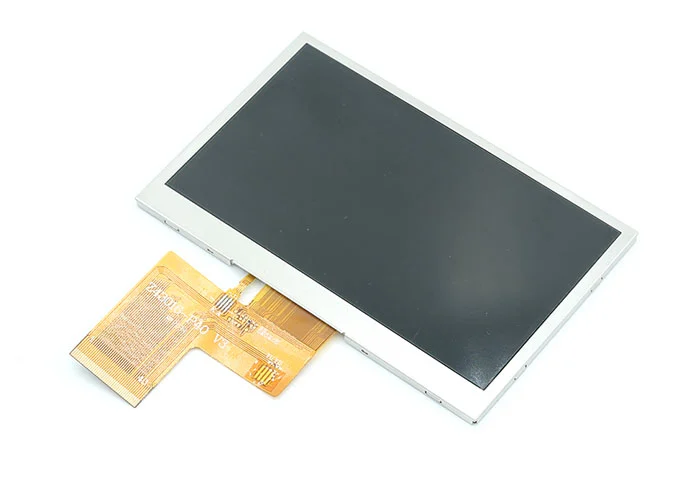

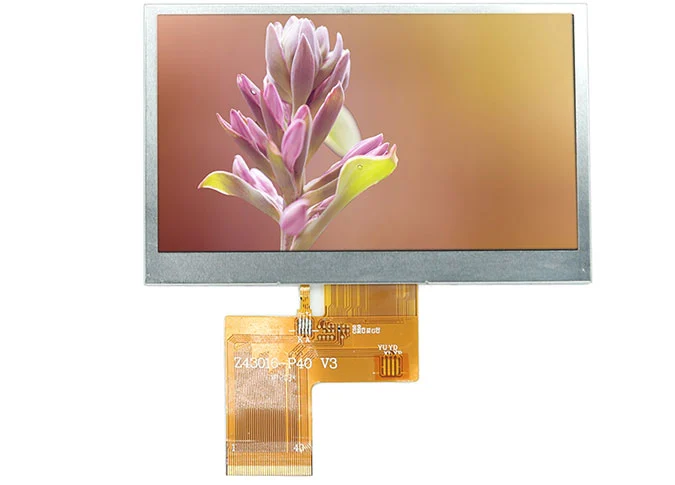

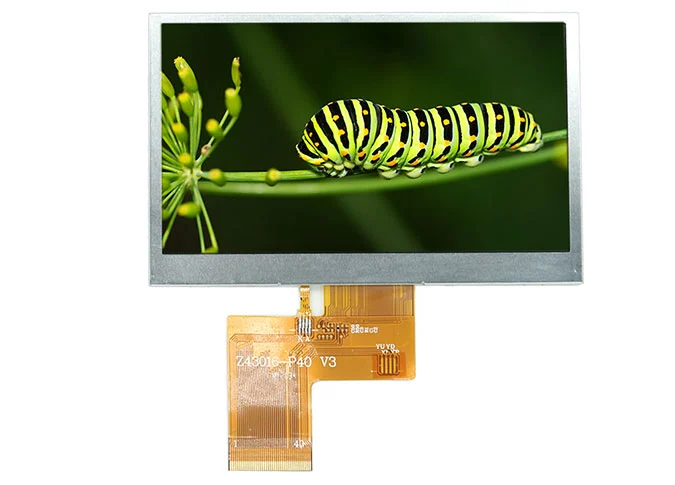

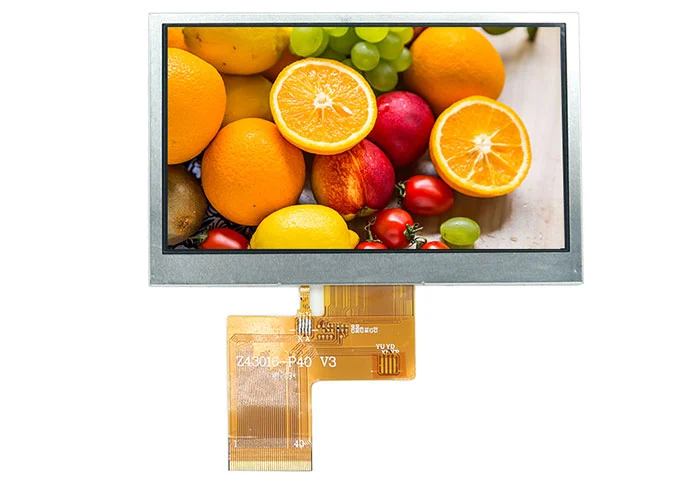

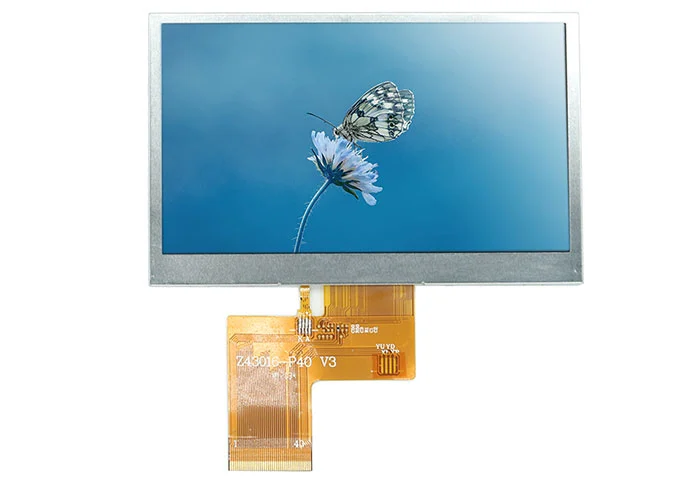

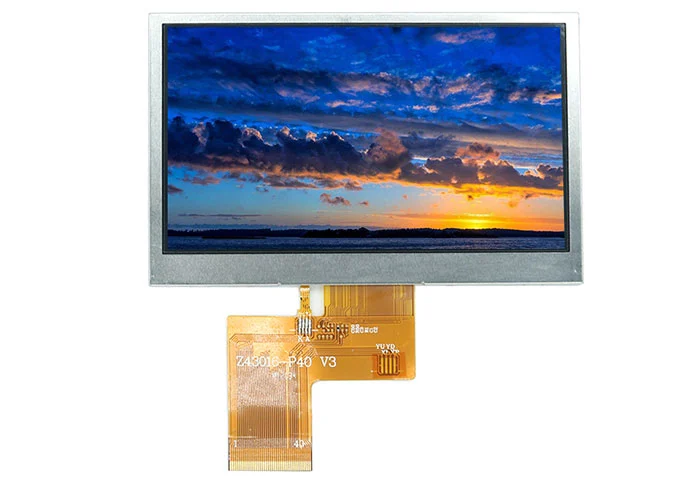

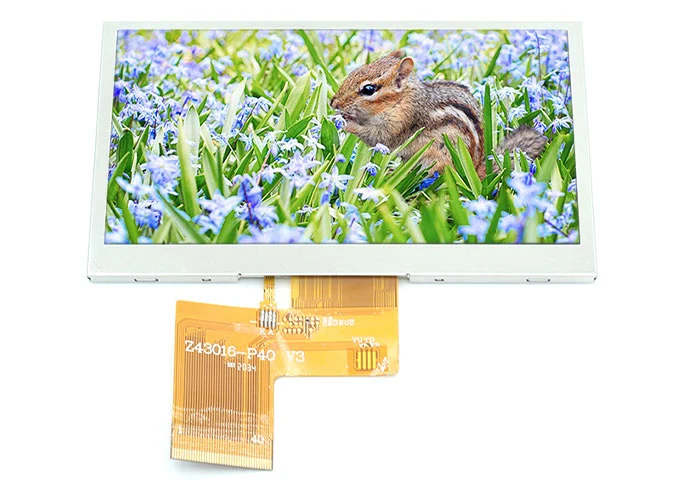

Z43016 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 480*272. La técnica IPS (conmutación en el plano) hace esta 4,3"China Módulo de pantalla LCDTienen un ángulo de visión más amplio. Esta pantalla LCD está integrada en el controlador IC ST7283. Este módulo a-Si TFT LCD viene con interfaz RGB, brillo 500 cd/m².
Si usted tiene requisitos especiales, como la unidad de interfaz IC, FPC, panel táctil, retroiluminación, etc, como unProveedor de pantalla LCD personalizado, También podemos personalizar para usted.
Como unFabricante de pantallas LCD en China, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD horizontal de 4,3 pulgadas es ampliamente utilizada en Timbre visual, billetera electrónica, POS, jugador de juegos, instrumento cosmético, electrodomésticos, escáner QRcode, hogar inteligente, portátil industrial, al aire libre, HMI, E-bike, vehículo eléctrico, salpicadero, velocímetro, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.3 | inch |
2 | Display Resolution | 480 (H) × RGB × 272 (V） | pixels |
3 | Pixel Pitch | 198 (H) × 198 (V） | um |

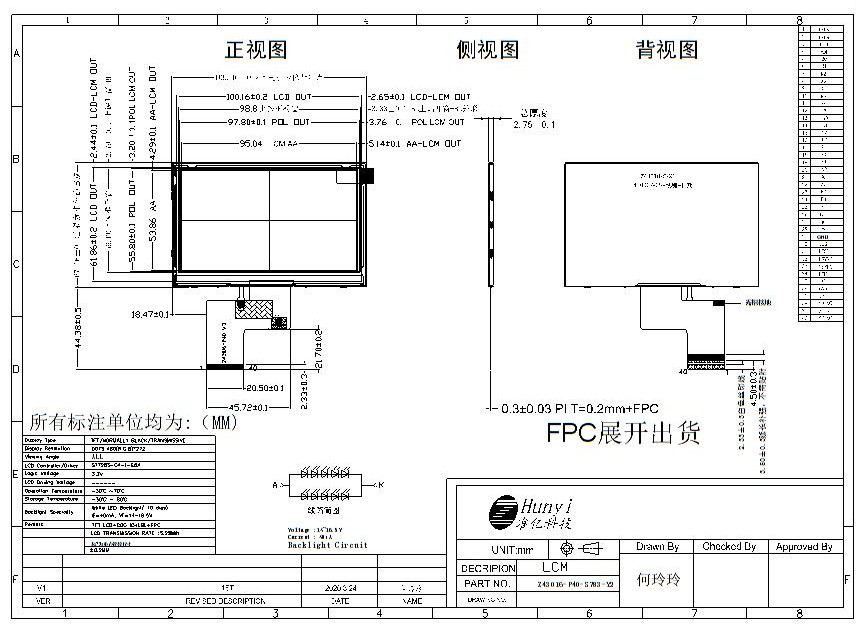

4 | LCM Outline Dimension (Without FPC） | 105.46 (W) × 67.16 (H) ×2.75 (T) | mm |
5 | LCD Outline Dimension | 100.16 (W) × 61.86 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 95.04 (W) × 53.86 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7283-G4-1-E | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.8% Min: 5.2% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z43016-P40 V3 | - |
15 | Interface | RGB | - |
16 | Operating Temperature | -30°C~ 85°C | - |
17 | Storage Temperature | -30°C~ 85°C | - |
18 | Backlight Arrangement | LED/5 Series 2 Parallel (10 lights in total) | - |
19 | Luminance | 450 | nit |
20 | Weight | 0.040 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
3 | GND | Ground |
4 | VDD | POWER SUPPLY (3.3V) |
5-12 | R0-R7 | DATA BUS |
13-20 | G0-G7 | DATA BUS |
21-28 | B0-B7 | DATA BUS |
29 | GND | Ground |
30 | CLK | Pixel clock signal in RGB I/F |
31 | DISP | Display on/off |
32 | HSYNC | Horizontal sync. Signal in RGB I/F. |
33 | VSYNC | Vertical sync. Signal in RGB I/F. |
34 | DEN | Data enable |
35 | NC | No Connection |
36 | GND | Ground |
37 | XR/NC | LCM XR PIN/No Connection |
38 | YD/NC | LCM YD PIN/No Connection |
39 | XL/NC | LCM XL PIN/No Connection |
40 | YU/NC | LCM YU PIN/No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
