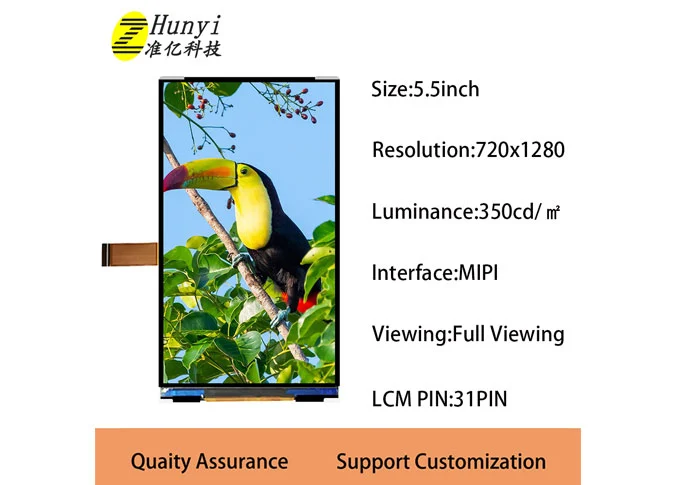

Tamaño: 5,5 pulgadas
Resolución: 720*1280
Área activa: 68,04*120,96mm
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 350 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

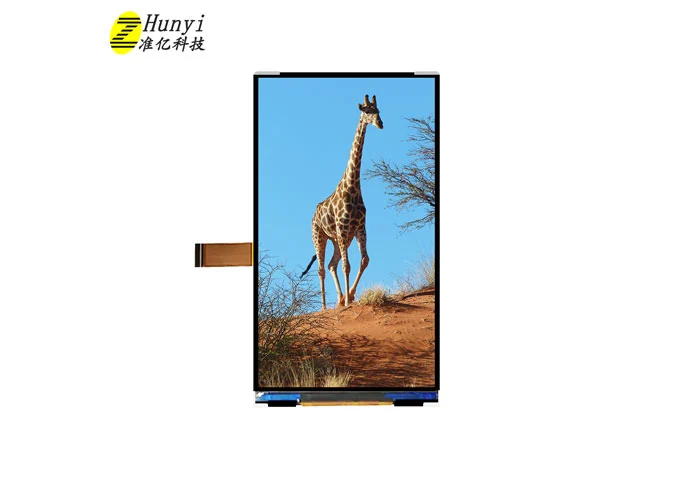

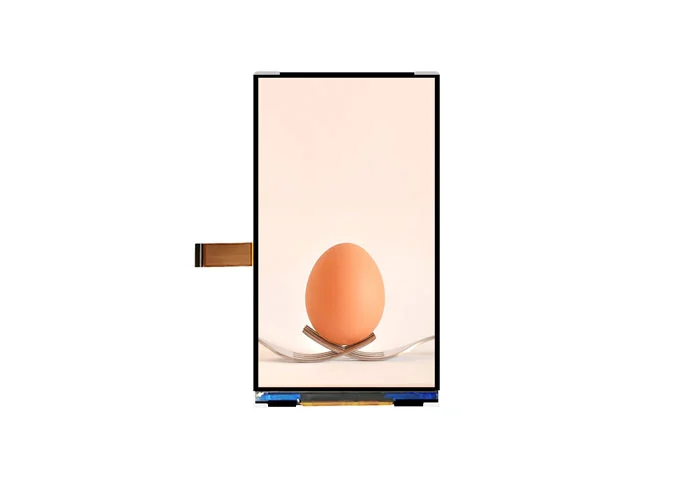

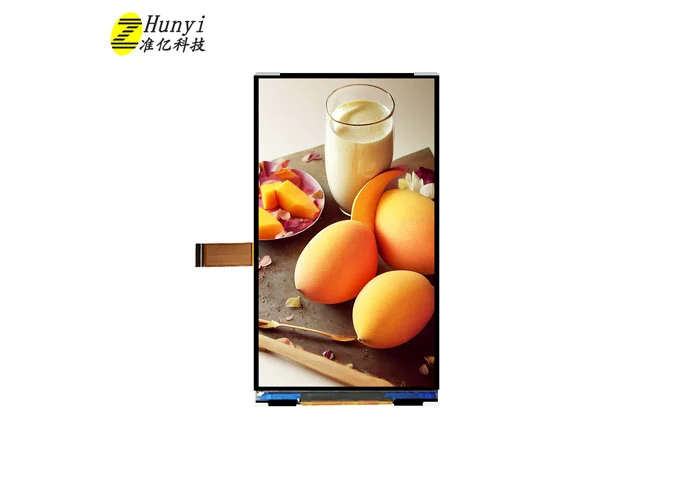

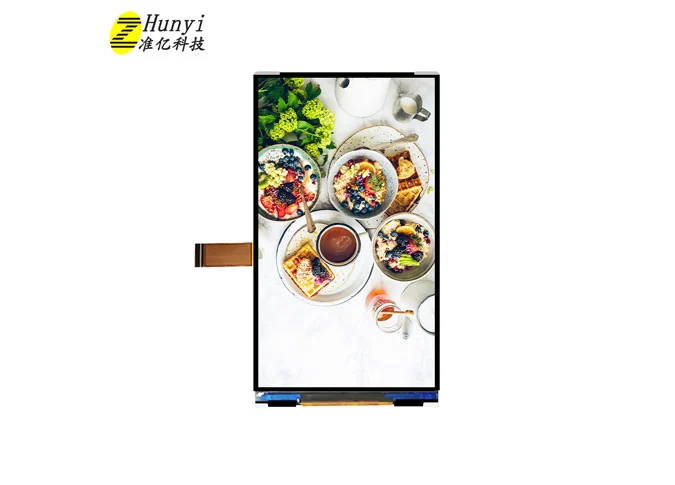

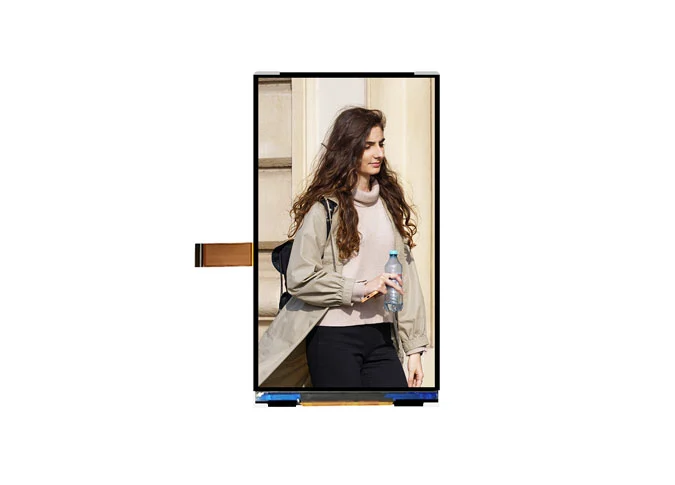

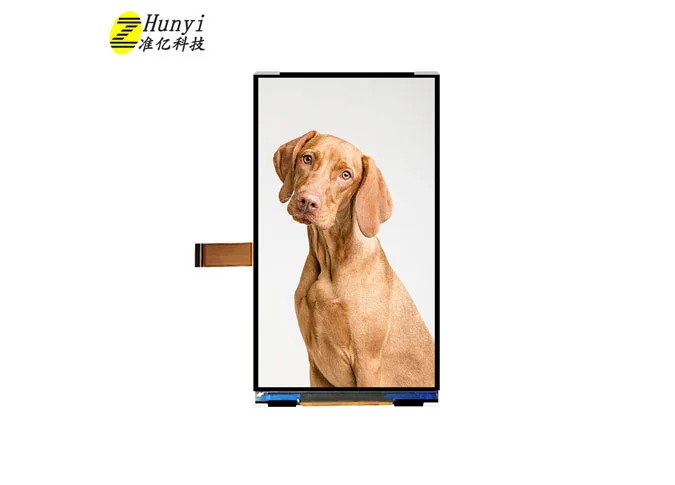

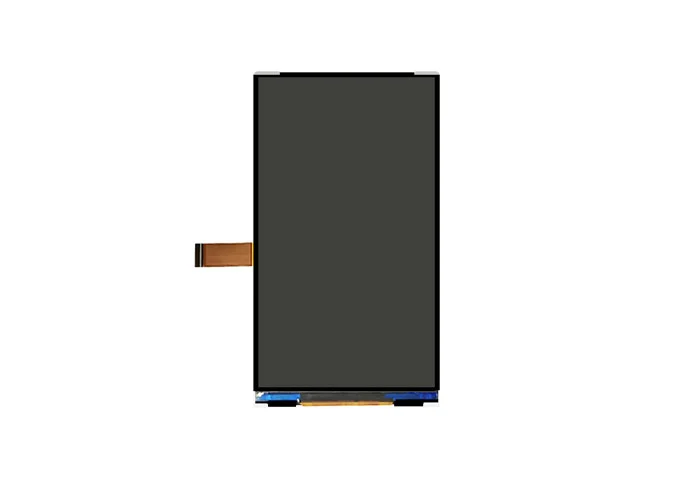

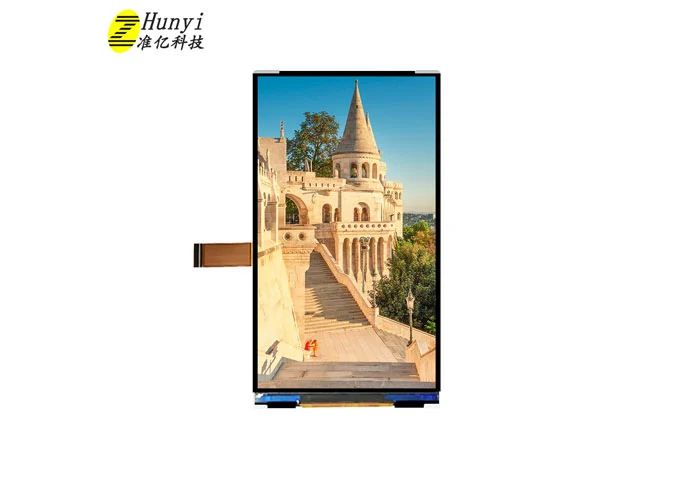

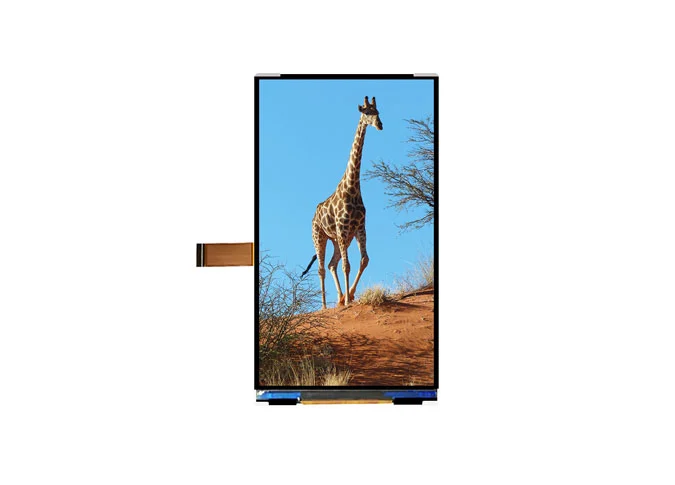

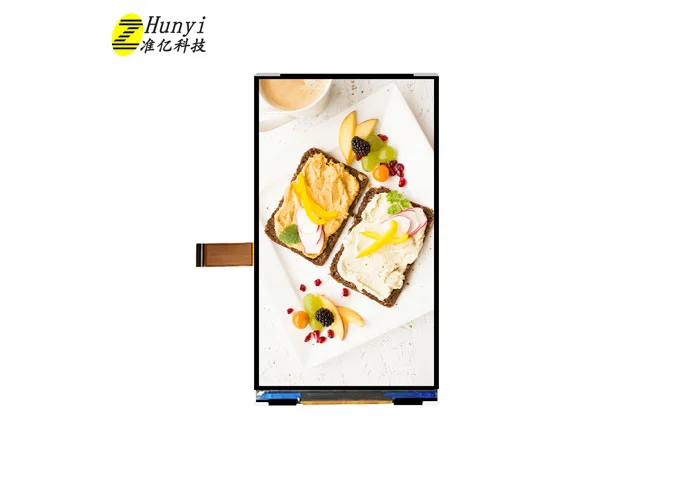

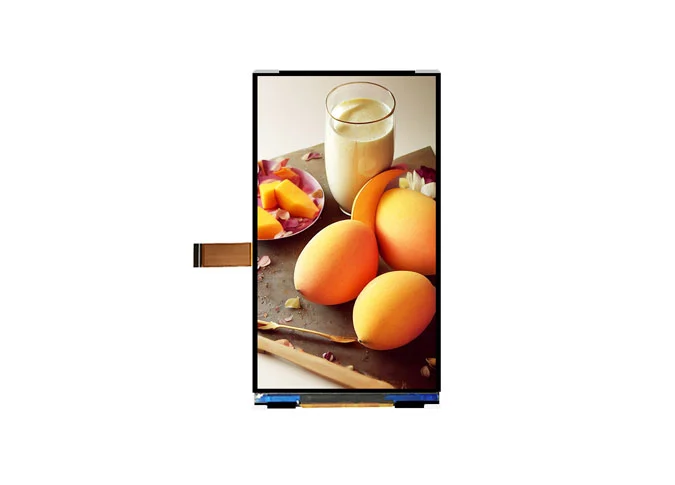

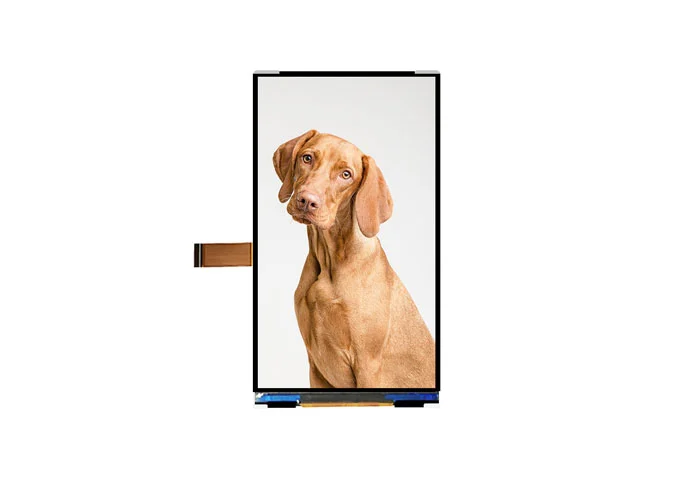

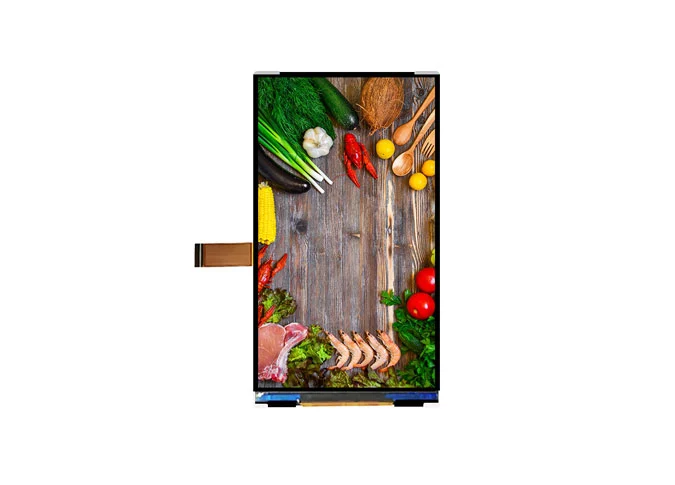

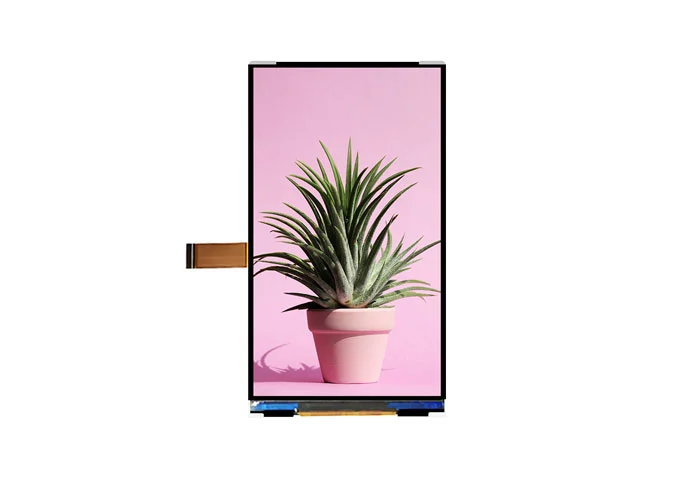

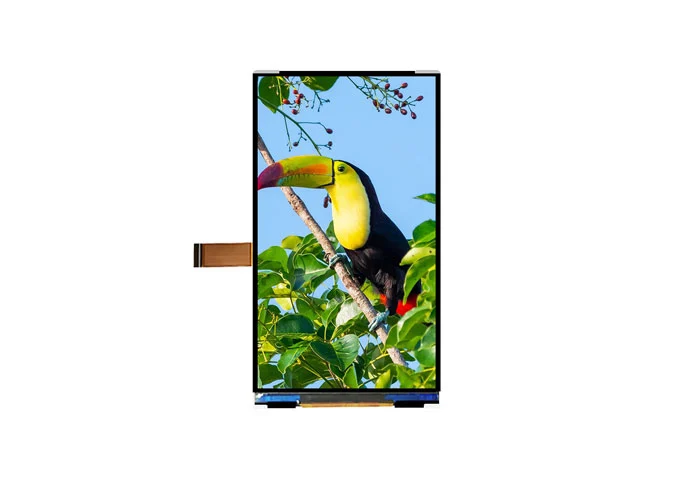

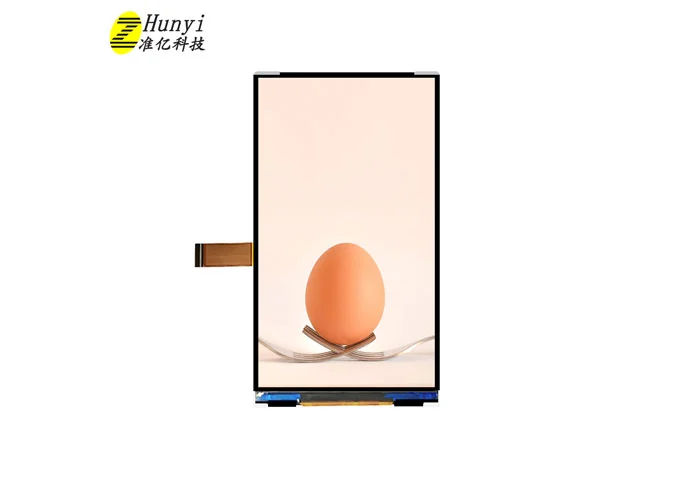

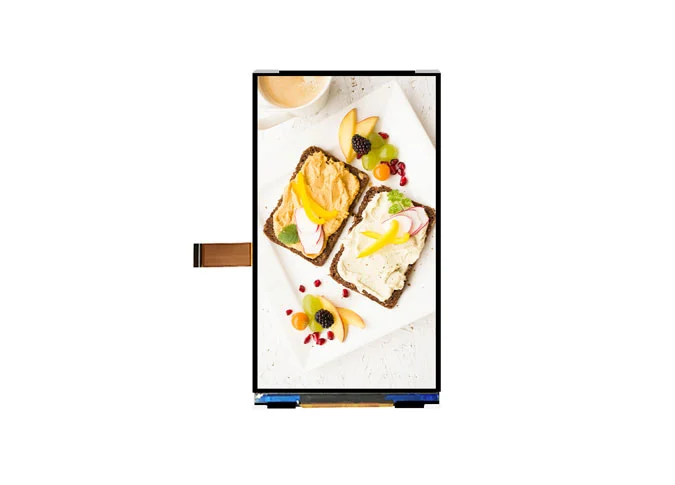

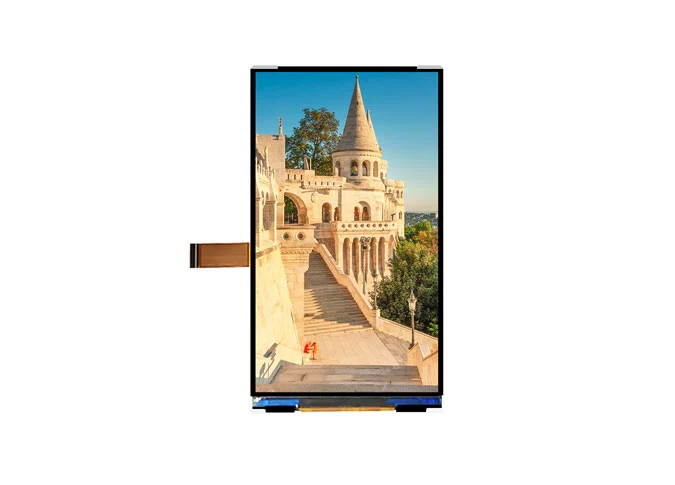

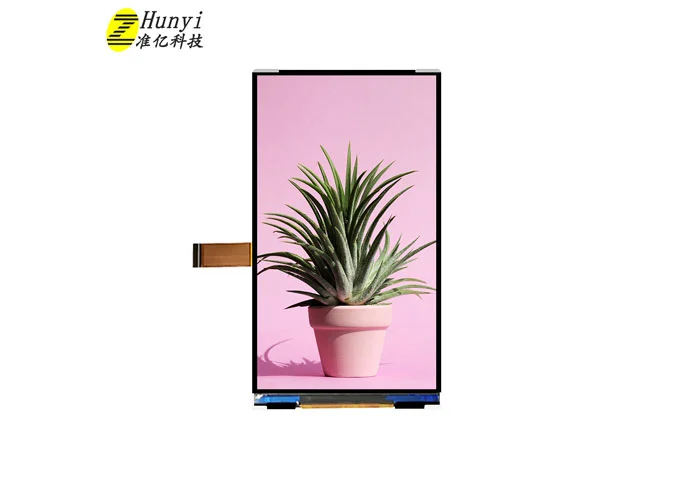

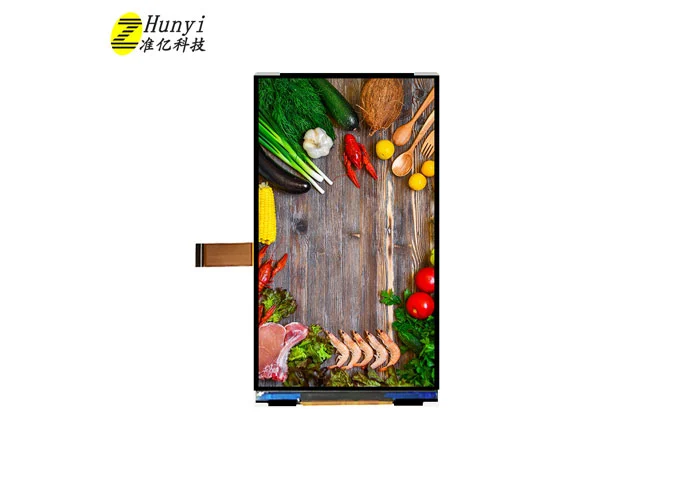

Z55290 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 720*1280. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 5,5 tenga un ángulo de visión más amplio. EstoPantalla LCD en ChinaEs El controlador de JD9365DA-H3 integrado IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 350cd/m².
Si tiene requisitos especiales, como la interfaz de unidad IC, FPC, panel táctil, retroiluminación, etc., podemos proporcionarChina Módulo de pantalla LCD TFTPara ti.
Nuestra fábrica lleva a cabo ISO 9001:2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.
La alta resolución de 5,5 pulgadasChina Pantalla táctil TFTEs ampliamente utilizado en el timbre médico, visual, E-wallet, POS, jugador del juego, electrodoméstico, escáner QRcode, hogar inteligente, industria, de mano, al aire libre, HMI, E-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 5.5inch | - |
2 | Display Resolution | 720 × RGB × 1280 | pixels |
3 | Pixel Pitch | 31.5 (H) × 94.5 (V） | um |

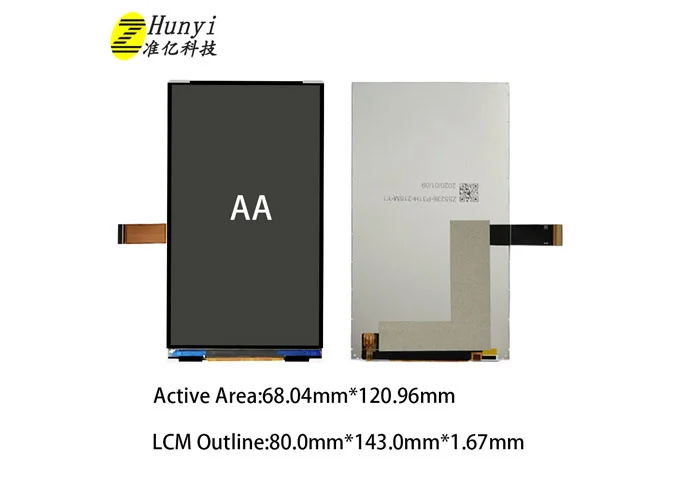

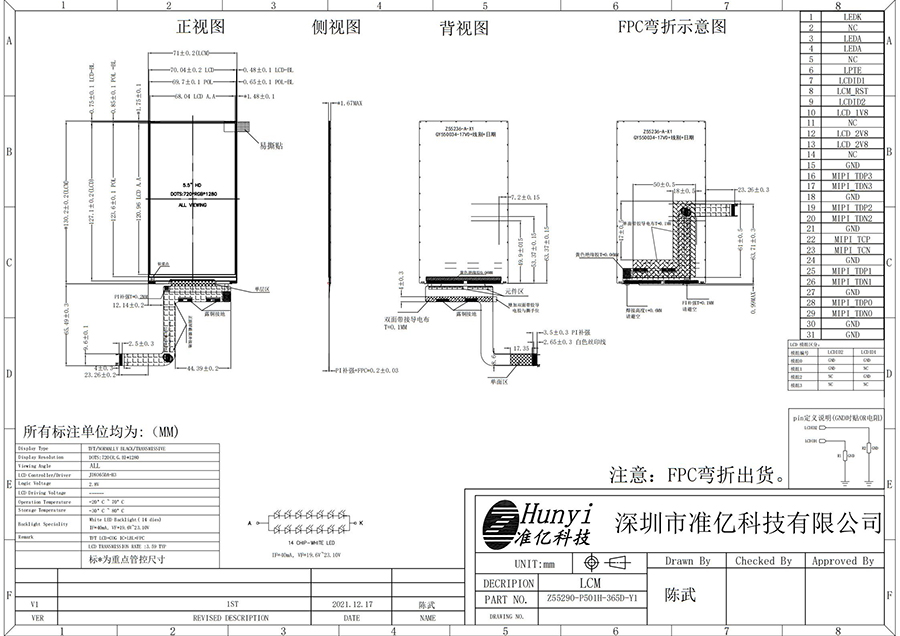

4 | LCM Outline Dimension (Without FPC） | 80 (W) ×143 (H) × 1.67 (T) | mm |
5 | LCD Outline Dimension | 70.04 (W) × 127.1 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 68.04 (W) × 120.96 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9365DA-H3 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.47% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 600 | - |
14 | FPC Version | Z55290-P501H V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/7 Series 2 Parallel (14 lights in total) | - |
19 | Luminance | 350 | nit |
20 | Weight | 0.031 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | NC | NC |
3-4 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
5 | NC | NC |
6 | TE | Serves TE pin on MPU interface |
7 | ID1 | LCD module's manufacture ID. |
8 | RESET | POWER SUPPLY- FOR BACKLIGHT CATHODE |
9 | ID2 | LCD module's manufacture ID. |
10 | IOVCC | POWER SUPPLY（1.8V) |
11 | NC | NC |
12-13 | VDD | POWER SUPPLY（2.8V) |
14 | NC | NC |
15 | GND | Ground |
16 | D3P | MIPI-DSI Data differential signal input pins. (Data lane 3) |
17 | D3N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
18 | GND | Ground |
19 | D2P | MIPI-DSI Data differential signal input pins. (Data lane 2) |
20 | D2N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
21 | GND | Ground |
22 | DCLKP | MIPI-DSI CLOCK differential signal input pin |
23 | DCLKN | MIPI-DSI CLOCK differential signal input pin |
24 | GND | Ground |
25 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
26 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
27 | GND | Ground |
28 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
29 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
30-31 | GND | Ground |
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
