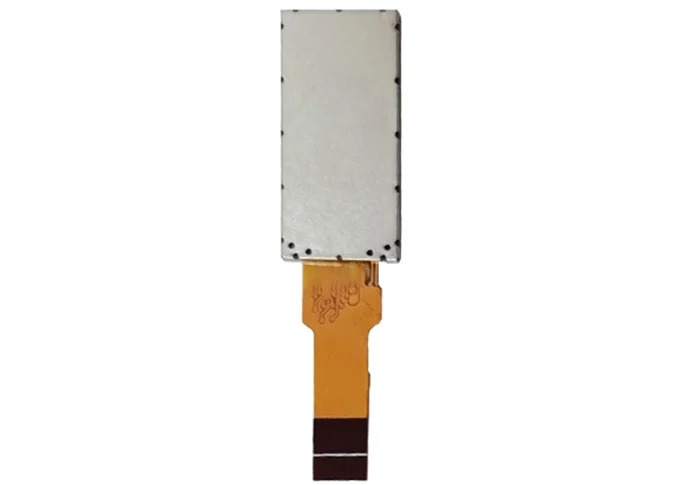

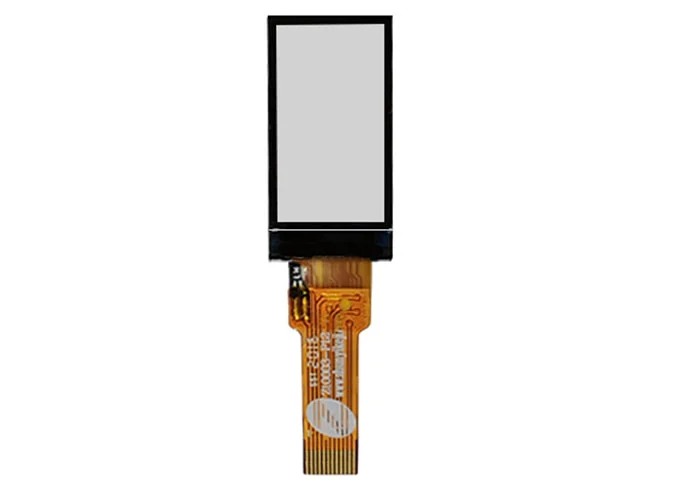

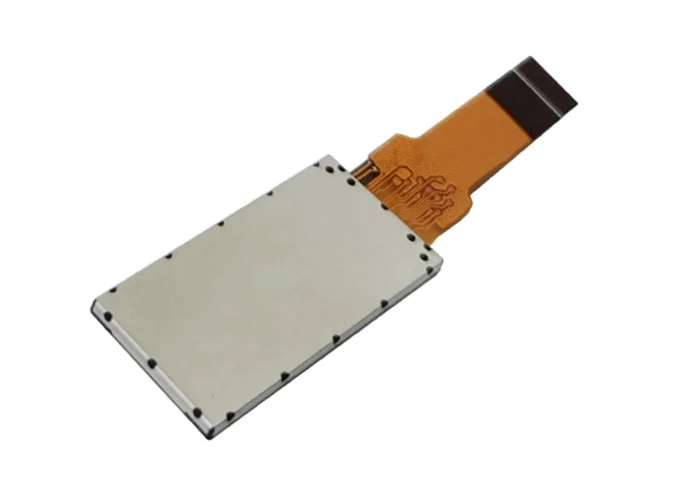

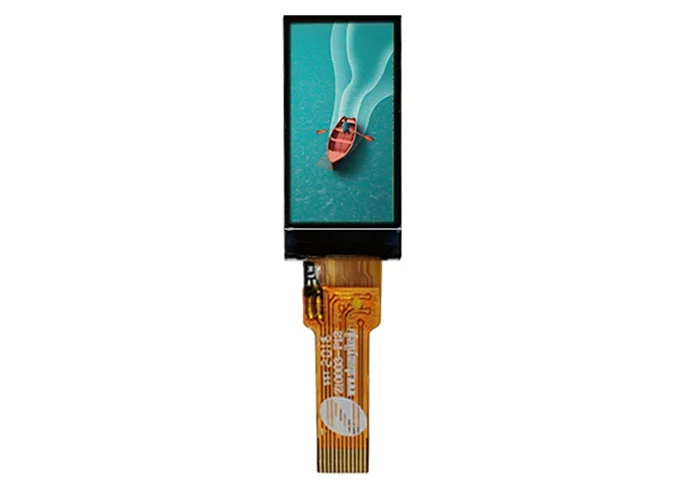

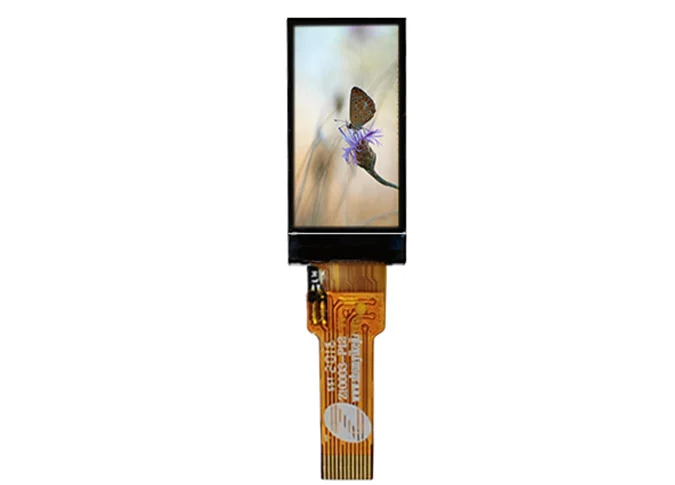

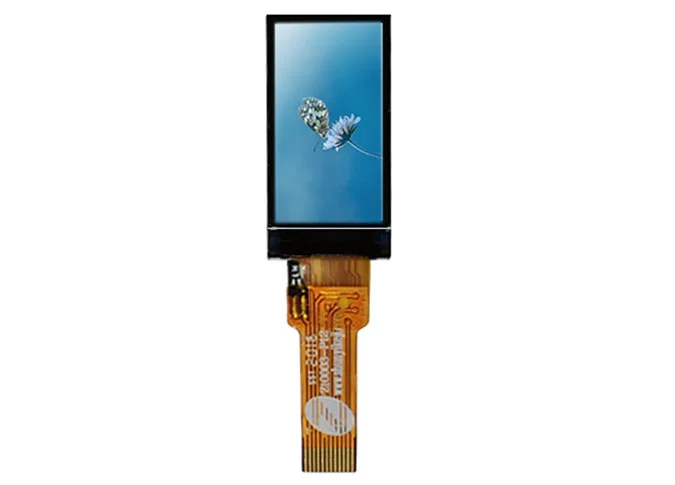

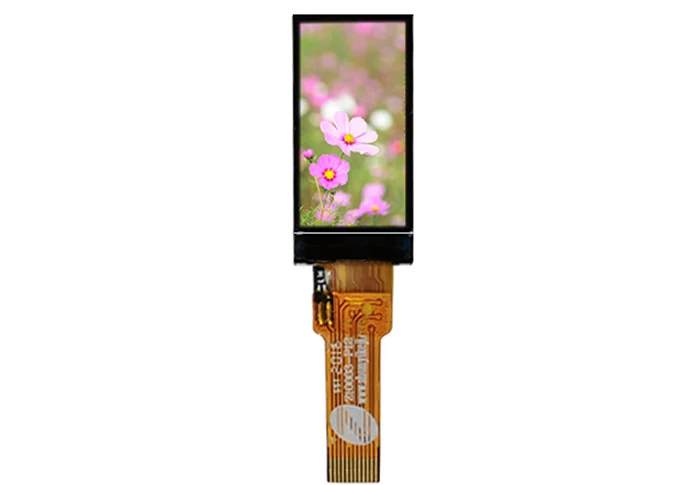

Z10003 0,96 pulgadas pantalla LCD 128*64 4 carril interfaz SPI

Número de píxeles

80 * RGB * 160

Píxeles

Dimensión del esquema LCM

13,5 (W) * 27,95 (H) * 1,55 (T)

Mm

Dimensión del esquema LCD

13,2 (W) * 26,99 (H) * 0,4 (T)

Mm

Área activa

10,8*21.696

Mm

Paso de pixel

0,0135*0,1356

Mm

Modo de visualización

Normalmente negro

Disposición de píxeles

Raya vertical RGB

Dirección de visualización

Todos

Configuración de color

RGB

Transmitancia LCD

Typ: 4.89%; Min: 4.4%

Relación de contraste LCD

Typ: 800; Min: 640

Versión FPC

Z10003-P12 V1

Interfaz

4 LÍNEA SPI

Temperatura de funcionamiento

-20 °C ~ 70 °C

Temperatura de almacenamiento

-30 °C ~ 80 °C

Disposición de retroiluminación

1 LED

Luminancia

-

Peso

-

1

GND

Terreno

2

LED-K

SUMINISTRO DE ENERGÍA-PARA EL CATHODIO DE LUZ TRASERA

3

LED-A

SUMINISTRO DE ENERGÍA + ANODO DE LUZ TRASERA

4

VCC (3,3 V)

Fuente de alimentación para analógico, VCC 3,3 V.

5

GND

Terreno

6

GND

Terreno

7

D/C

Muestra el PIN de selección de datos/comandos en la interfaz serie de 4 líneas.

8

CS

Pin de selección de chip; Baja habilitación, Alta desactivación.

9

SCL

Este PIN se utiliza para ser reloj de interfaz serie.

10

SDA

Interfaz SPI pin de entrada/salida. Los datos se bloquean en el borde ascendente de la señal SCL.

11

RESET (3,3 V)

Esta señal restablecerá el dispositivo y debe aplicarse para inicializar correctamente el chip. La señal es baja activa.

12

GND

Terreno
